Statické vlastnosti senzoru pro invazivní měření TK

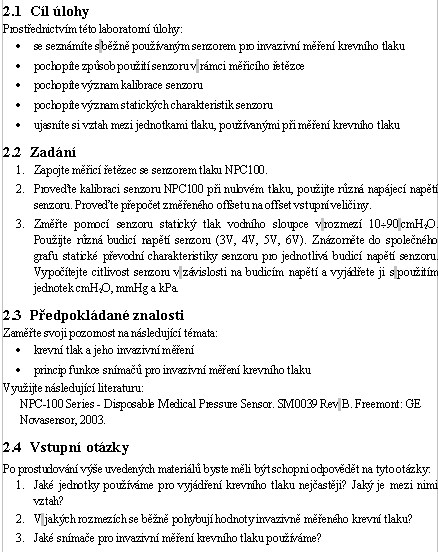

2.1 Cíl úlohy
Prostřednictvím této laboratorní úlohy:
se seznámíte s běžně používaným senzorem pro invazivní měření krevního tlaku
pochopíte způsob použití senzoru v rámci měřicího řetězce
pochopíte význam kalibrace senzoru
pochopíte význam statických charakteristik senzoru
ujasníte si vztah mezi jednotkami tlaku, používanými při měření krevního tlaku
2.2 Zadání
1. Zapojte měřicí řetězec se senzorem tlaku NPC100.
2. Proveďte kalibraci senzoru NPC100 při nulovém tlaku, použijte různá napájecí napětí senzoru. Proveďte přepočet změřeného offsetu na offset vstupní veličiny.
3. Změřte pomocí senzoru statický tlak vodního sloupce v rozmezí 1090 cmH2O. Použijte různá budicí napětí senzoru (3V, 4V, 5V, 6V). Znázorněte do společného grafu statické převodní charakteristiky senzoru pro jednotlivá budicí napětí senzoru. Vypočítejte citlivost senzoru v závislosti na budicím napětí a vyjádřete ji s použitím jednotek cmH2O, mmHg a kPa.
2.3 Předpokládané znalosti
Zaměřte svoji pozornost na následující témata:
krevní tlak a jeho invazivní měření
princip funkce snímačů pro invazivní měření krevního tlaku
Využijte následující literaturu:
NPC-100 Series - Disposable Medical Pressure Sensor. SM0039 Rev B. Freemont: GE Novasensor, 2003.
