Výpisky na předmět Železniční konstrukce II

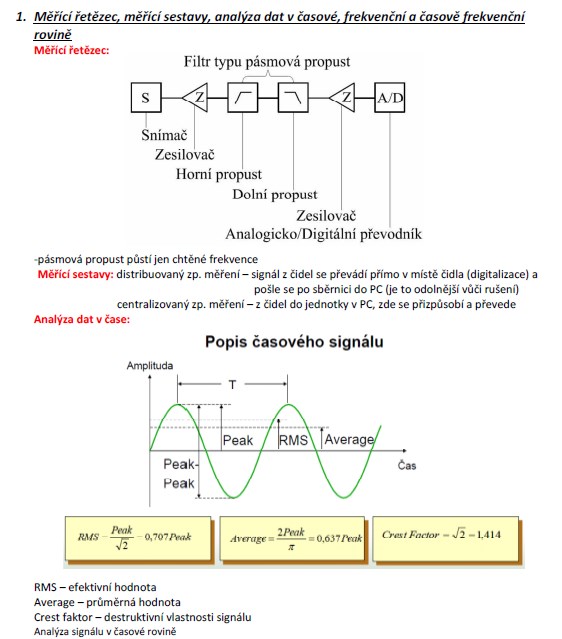

1. Měřící řetězec, měřící sestavy, analýza dat v časové, frekvenční a časově frekvenční rovině

Měřící řetězec:
-pásmová propust půstí jen chtěné frekvence
Měřící sestavy: distribuovaný zp. měření - signál z čidel se převádí přímo v místě čidla (digitalizace) a
pošle se po sběrnici do PC (je to odolnější vůči rušení)
centralizovaný zp. měření - z čidel do jednotky v PC, zde se přizpůsobí a převede
Analýza dat v čase:
RMS - efektivní hodnota
Average - průměrná hodnota
Crest faktor - destruktivní vlastnosti signálu

Analýza signálu v časové rovině
•V časové rovině můžeme měřený signál popsat většinou pouze popisem průběhu měřené veličiny a dále v podstatě
statisticky, případně pomocí dalších parametrů
•Nejsme schopni zjistit frekvenční obsah - tedy které frekvenční složky (sinusové a kosinusové vlny) se v signálu
vyskytují
•Nejdůležitějšími parametry v časové oblasti jsou:
-Globální maximum, lokální maxima
-Globální minimum, lokální maxima
-Globální a lokální útlumy

Frekvenční analýza
Klasická frekvenční analýza je založena na matematickém teorému (Fourier), že každá periodická křivka může být
určena jako součet sinusových křivek, které jsou harmonickými složkami daného průběhu f(t) = A0 + A1 sin (ωt +
φ1) + A2 sin (ωt + φ2) +…………..

určujeme jí spektra nebo spektrální (výkonové) hustoty měřených signálů užitím Fourierovy transformace:
přenosovou funkcí popisujeme odezvu na neznámé buzení

časově frekvenční analýza - metody:
lineární (krátkodobá fourierova transformace, transformace wavelet, ostatní)
nelineární (cohenovy, afinní, hyperbolické, ostatní)
- Základním principem je rozklad na tzv. časově frekvenční jednotky
