Elektromagnetická kompatibilita
«»
| Přípona |
Typ přednášky |
Stažené 1 x |
| Velikost 3,7 MB |
Jazyk český |
ID projektu 7623 |
| Poslední úprava 14.03.2016 |
Zobrazeno 1 107 x |
Autor: nella.grundzova |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
89,4% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta elektrotechniky a komunikačních technologií
- Kategorie:Technika » Elektrotechnika
- Předmět:Elektromagnetická kompatibilita
- Studijní obor:-
- Ročník:1. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:171 stran
Učební text „Elektromagnetická kompatibilita“ představuje úvod do problematiky nové vědecko-technické systémové disciplíny, jejímuž všestrannému rozvoji je v posledních deseti letech věnována celosvětově stále rostoucí pozornost. Zvyšující se počet elektrických a elektronických zařízení spolu s rozšiřováním všech typů telekomunikačních a radiokomunikačních služeb má za následek vznik a nežádoucí působení různých druhů rušivých elektromagnetických signálů. Tyto signály ztěžují či dokonce znemožňují nejen funkci okolních citlivých přijímačů, ale mohou podstatnou měrou ovlivnit jakékoli elektronické zařízení včetně výpočetní a zdravotnické techniky či techniky pro přenos dat. Vzájemná funkční koexistence elektrických zařízení nejrůznějšího druhu je proto základním důvodem zvyšujícího se zájmu odborné, ale i laické veřejnosti o širokou problematiku elektromagnetické kompatibility (EMC).
Z hlediska elektrotechnického odborníka je problematika EMC o to přitažlivější, že v sobě slučuje vědní, technické i aplikační poznatky prakticky ze všech oblastí elektrotechniky a elektroniky: silnoproudou elektrotechniku a elektroenergetiku, rádiovou komunikaci a telekomunikaci, informační techniku včetně softwarového inženýrství, měřicí a automatizační techniku, analogovou, číslicovou a mikroprocesorovou techniku, techniku antén, šíření a příjmu elektromagnetických vln, vysokofrekvenční a mikrovlnnou techniku, lékařskou elektroniku a řadu dalších. Elektromagnetická kompatibilita tak představuje výrazně systémovou a integrující disciplínu mající navíc významné aspekty finanční a ekonomické. Respektování EMC při vývoji, konstrukci a výrobě všech elektrotechnických a elektronických zařízení je již v současné době nezbytnou podmínkou jejich prodejnosti na všech zahraničních trzích.
Z hlediska elektrotechnického odborníka je problematika EMC o to přitažlivější, že v sobě slučuje vědní, technické i aplikační poznatky prakticky ze všech oblastí elektrotechniky a elektroniky: silnoproudou elektrotechniku a elektroenergetiku, rádiovou komunikaci a telekomunikaci, informační techniku včetně softwarového inženýrství, měřicí a automatizační techniku, analogovou, číslicovou a mikroprocesorovou techniku, techniku antén, šíření a příjmu elektromagnetických vln, vysokofrekvenční a mikrovlnnou techniku, lékařskou elektroniku a řadu dalších. Elektromagnetická kompatibilita tak představuje výrazně systémovou a integrující disciplínu mající navíc významné aspekty finanční a ekonomické. Respektování EMC při vývoji, konstrukci a výrobě všech elektrotechnických a elektronických zařízení je již v současné době nezbytnou podmínkou jejich prodejnosti na všech zahraničních trzích.
Klíčová slova:
rušivé signály
elektromagnetická kompatibilita
omezování rušení
elektromagnetická odolnost
normalizace
Obsah:

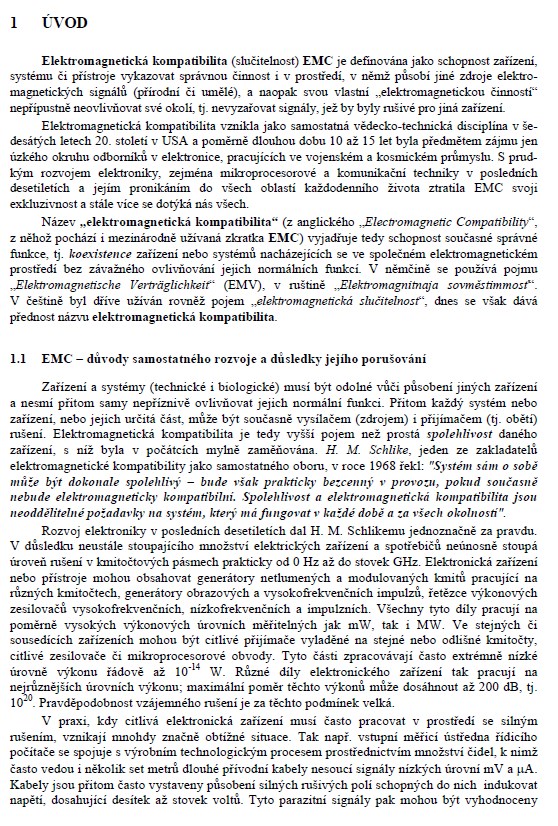

- 1 Úvod -5-
1.1 Emc - důvody samostatného rozvoje a důsledky jejího porušování -5-
1.2 Základní pojmy a členění oboru emc -7-
1.2.1 Elektromagnetická kompatibilita biologických systémů -7-
1.2.2 Elektromagnetická kompatibilita technických systémů -8-
1.2.3 Základní pojmy emc -11-
2 Rušivé signály a jejich zdroje -13-
2.1 Průmyslové zdroje rušení -16-
2.2 Zdroje napěťového přepětí -18-
2.3 Zdroje kontinuálního rušení -21-
2.4 Zvláštní zdroje rušení -22-
3 Vazební mechanismy přenosu rušivých signálů -23-
3.1 Galvanická vazba -23-
3.2 Kapacitní vazba -27-
3.3 Induktivní vazba -30-
3.4 Vazba vyzařováním -32-
4 Způsoby omezování rušení -34-
4.1 Odrušovací tlumivky -35-
4.2 Odrušovací kondenzátory a zásady jejich použití -37-
4.3 Odrušovací filtry -40-
4.3.1 Síťové (napájecí) odrušovací filtry -40-
4.3.2 Speciální druhy odrušovacích filtrů -45-
4.4 Přepěťové ochranné prvky -46-
4.4.1 Prvky pro hrubou přepěťovou ochranu -46-
4.4.2 Prvky pro jemnou přepěťovou ochranu -48-
4.4.3 Obvodové zapojení přepěťových ochran -49-
5 Elektromagnetické stínění -52-
5.1 Základní charakteristiky -52-
5.2 Rozbor účinnosti elektromagnetického stínění -53-
5.2.1 Útlum odrazem -53-
5.2.2 Absorpční útlum -54-
5.2.3 Útlum vlivem mnohonásobných odrazů -54-
5.2.4 Celková účinnost stínění -55-
5.3 Účinnost stínění v blízké zóně elektromagnetického pole -56-
5.3.1 Blízké elektrické pole -56-
5.3.2 Blízké magnetické pole -57-
5.4 Vliv otvorů a technologických netěsností na celkovou účinnost stínění -58-
5.5 Stínění koaxiálních kabelů -62-
6 Měření rušivých signálů -66-
6.1 Měření s umělou sítí -67-
6.2 Měření s napěťovou sondou -70-
6.3 Měření s proudovou sondou -71-
6.4 Měření s absorpčními kleštěmi -72-
6.5 Měření pomocí antén -74-
6.5.1 Parametry měřicích antén a neurčitost měření -78-
6.5.2 Měření na volném prostranství -81-
6.5.3 Měření v elektromagnetických stíněných prostorech -86-
6.5.4 Bezodrazové (absorpční) prostory -89-
6.6 Přístroje pro měření rušení -94-
7 Elektromagnetická odolnost a její testování -101-
7.1 Kritéria elektromagnetické odolnosti -102-
7.2 Obecná metodika zkoušek elektromagnetické odolnosti -102-

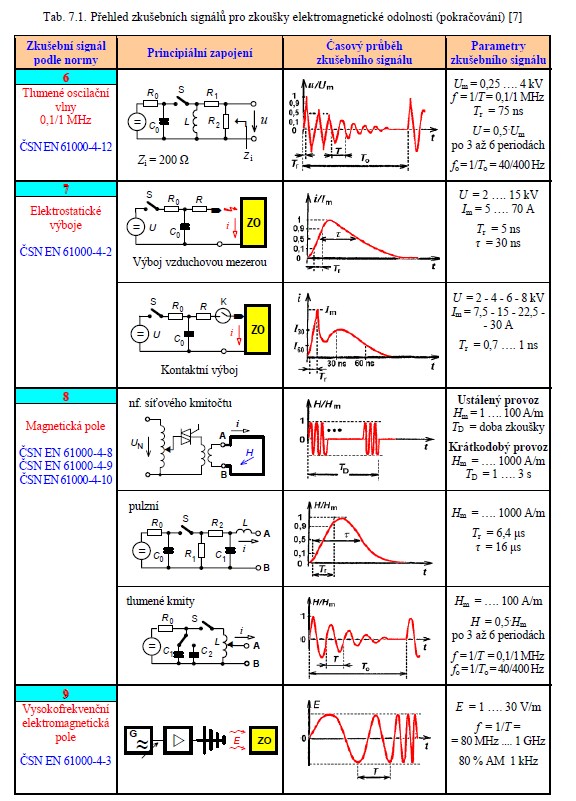

7.3 Zkušební signály pro zkoušky elektromagnetické odolnosti -104-
7.4 Vazební/oddělovací obvody a pracoviště pro zkoušky odolnosti -108-
7.5 Zkoušky odolnosti vůči rušivým vlivům v energetické napájecí síti -110-
7.6 Zkoušky odolnosti vůči vysokoenergetickým širokopásmovým impulzům -111-
7.7 Zkoušky odolnosti vůči nízkoenergetickým širokopásmovým impulzům -113-
7.8 Zkoušky odolnosti vůči tlumeným oscilačním vlnám -114-
7.9 Zkoušky odolnosti vůči elektrostatickým výbojům -115-
7.10 Zkoušky odolnosti vůči magnetickým polím -119-
7.11 Zkoušky odolnosti vůči vysokofrekvenčním elektromagnetickým polím -120-
7.11.1 Speciální antény pro simulaci zkušebních elektromagnetických polí -124-
8 Normalizace v oblasti e m c -128-
8.1 Normalizační grémia a organizace, druhy norem emc -128-
8.1.1 Druhy civilních norem emc -130-
8.1.2 Vojenské normy emc -131-
8.1.3 Směrnice rady evropské unie č. 89/336/eec -131-
8.1.4 Legislativa emc v české republice, české normy emc -134-

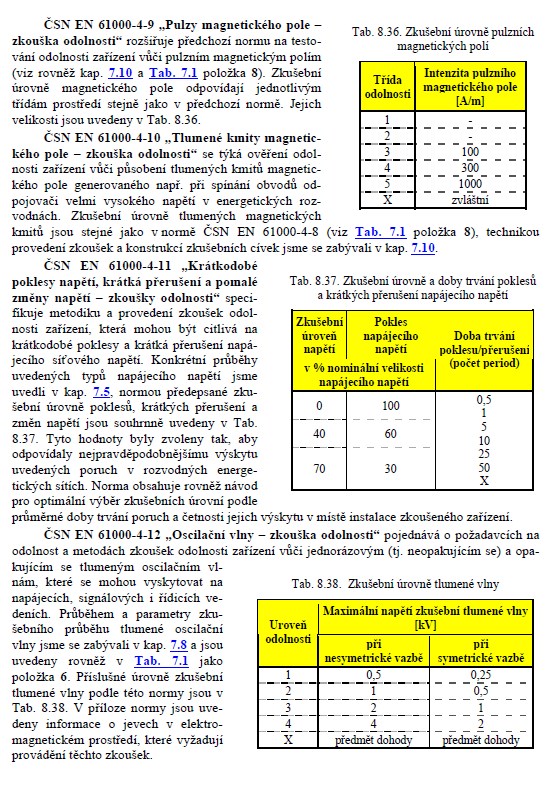

8.2 Stručný obsah vybraných norem emc -140-
8.2.1 Všeobecné normy emc (emc standards) -140-
8.2.2 Normy pro rušení v nízkofrekvenční oblasti (low frequency emc) -142-
8.2.3 Normy pro vysokofrekvenční rušení (rfi standards) -143-
8.2.4 Normy pro elektromagnetickou odolnost (immunity standards) -151-
9 Seznam mezinárodních zkratek z oblasti e m c -156-
10 Kontrolní otázky a testy -159-
Kapitola 1 -159-
Kapitola 2 -159-
Kapitola 3 -160-
Kapitola 4 -162-
Kapitola 5 -163-
Kapitola 6 -165-
Kapitola 7 -167-
Kapitola 8 -169-
11 Seznam použité a doporučené literatury -170-
