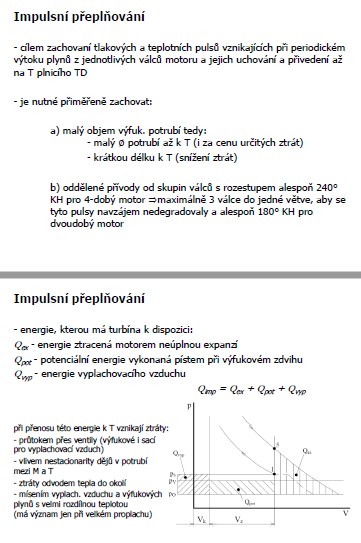

Impulsní přeplňování
- cílem zachovaní tlakových a teplotních pulsů vznikajících při periodickém výtoku plynů z jednotlivých válců motoru a jejich uchování a přivedení až na T plnicího TD
- je nutné přiměřeně zachovat:
a) malý objem výfuk. potrubí tedy: - malý ∅ potrubí až k T (i za cenu určitých ztrát)
- krátkou délku k T (snížení ztrát)
b) oddělené přívody od skupin válců s rozestupem alespoň 240° KH pro 4-dobý motor » maximálně 3 válce do jedné větve, aby se tyto pulsy navzájem nedegradovaly a alespoň 180° KH pro dvoudobý motor
- cílem zachovaní tlakových a teplotních pulsů vznikajících při periodickém výtoku plynů z jednotlivých válců motoru a jejich uchování a přivedení až na T plnicího TD
- je nutné přiměřeně zachovat:
a) malý objem výfuk. potrubí tedy: - malý ∅ potrubí až k T (i za cenu určitých ztrát)
- krátkou délku k T (snížení ztrát)
b) oddělené přívody od skupin válců s rozestupem alespoň 240° KH pro 4-dobý motor » maximálně 3 válce do jedné větve, aby se tyto pulsy navzájem nedegradovaly a alespoň 180° KH pro dvoudobý motor
Klíčová slova:
impulsní přeplňování
rovnotlaké přeplňování
kompresor
turbína
průtok
Obsah:
- Impulsní přeplňování
Rovnotlaké přeplňování

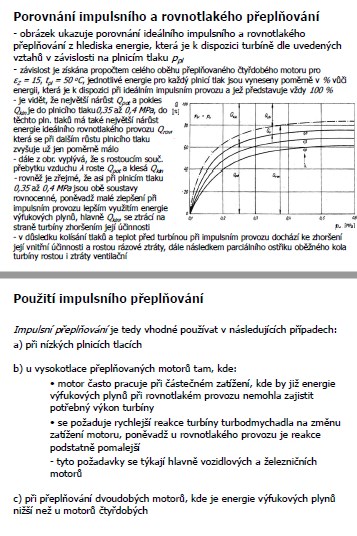

Porovnání impulsního a rovnotlakého přeplňování
Použití impulsního přeplňování

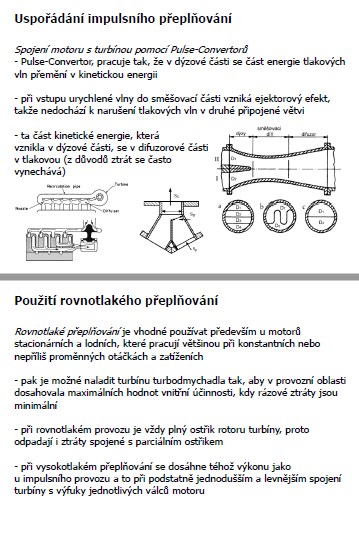

Uspořádání impulsního přeplňování
Použití rovnotlakého přeplňování
Radiální kompresor při impulsním průtoku
Turbína při impulsním průtoku
