Lomené nosníky

Nosníky lomené
Princip řešení nosníku lomených je shodný s řešením vnitřních statických účinků na nosníku přímém.
1. krok - Uvolnění nosníku, nahrazení vazeb vazebnými silovými účinky
2. krok - Sestavení rovnovážných rovnic a výpočet reakcí

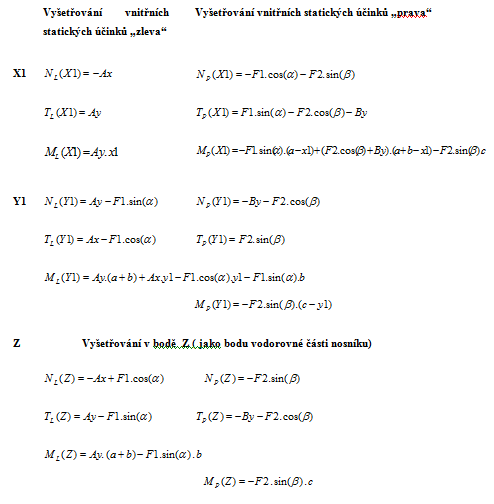

3. krok - Vyšetření vnitřních statických účinků po celé délce nosníku
Problematika bude objasněna na jednoduchém příkladu.

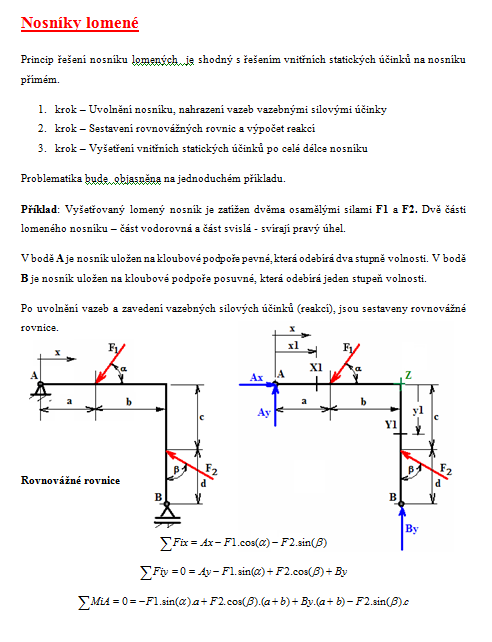

Příklad: Vyšetřovaný lomený nosník je zatížen dvěma osamělými silami F1 a F2. Dvě části lomeného nosníku - část vodorovná a část svislá - svírají pravý úhel.
V bodě A je nosník uložen na kloubové podpoře pevné, která odebírá dva stupně volnosti. V bodě B je nosník uložen na kloubové podpoře posuvné, která odebírá jeden stupeň volnosti.
Po uvolnění vazeb a zavedení vazebných silových účinků (reakcí), jsou sestaveny rovnovážné rovnice.
