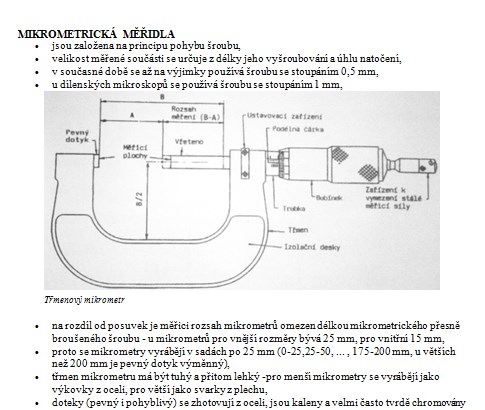

MIKROMETRICKÁ MĚŘIDLA
• jsou založena na principu pohybu šroubu,
• velikost měřené součásti se určuje z délky jeho vyšroubování a úhlu natočení,
• v současné době se až na výjimky používá šroubu se stoupáním 0,5 mm,
• u dílenských mikroskopů se používá šroubu se stoupáním 1 mm,

• na rozdíl od posuvek je měřici rozsah mikrometrů omezen délkou mikrometrického přesně broušeného šroubu - u mikrometrů pro vnější rozměry bývá 25 mm, pro vnitřní 15 mm,
• proto se mikrometry vyrábějí v sadách po 25 mm (0-25,25-50, ... , 175-200 mm, u větších než 200 mm je pevný dotyk výměnný),
• třmen mikrometru má být tuhý a přitom lehký -pro menší mikrometry se vyrábějí jako výkovky z oceli, pro větší jako svarky z plechu,
• doteky (pevný i pohyblivý) se zhotovují z oceli, jsou kaleny a velmi často tvrdě chromovány nebo opatřeny destičkou ze safíru nebo slinutého karbidu,
• k udržení stálé měřicí síly (5-15 N), slouží buď zubová nebo třecí spojka,
• u některých konstrukcí bývá rychloposuv -otáčením bubínku malého průměru se může měřidlo rychle přestavit na jiný rozměr,
• nastavíme-li určitý rozměr a chceme-li, aby se tento rozměr nezměnil, zajistíme šroub v této poloze, nejčastěji brzdou,
