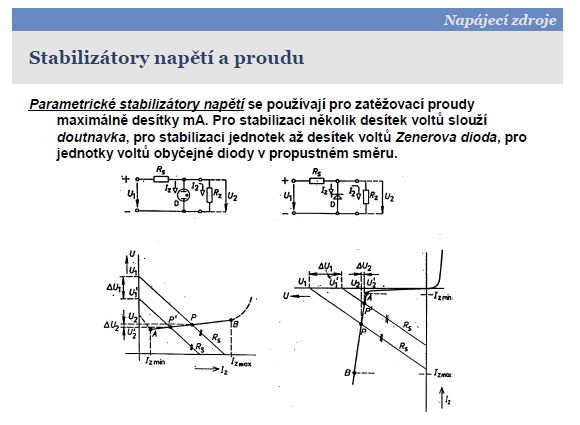

Napájecí zdroje - přednáška

Elektrický zdroj
Je to zařízení, které trvale udržuje mezi dvěma místy rozdíl nábojů neboli el. napětí.
El. napětí vzniká působením vnějších neelektrických sil (chemické reakce, mechanické
síly).
El. zdroj trvale odčerpává elektrony z kladné svorky a přemísťuje je na svorku zápornou.

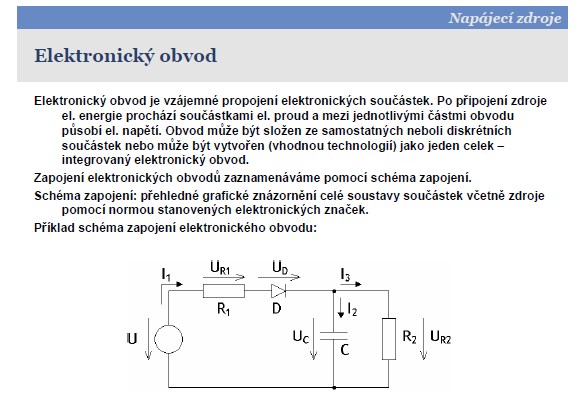

Elektronický obvod
Elektronický obvod je vzájemné propojení elektronických součástek. Po připojení zdroje
el. energie prochází součástkami el. proud a mezi jednotlivými částmi obvodu
působí el. napětí. Obvod může být složen ze samostatných neboli diskrétních
součástek nebo může být vytvořen (vhodnou technologií) jako jeden celek -
integrovaný elektronický obvod.
Zapojení elektronických obvodů zaznamenáváme pomocí schéma zapojení.
Schéma zapojení: přehledné grafické znázornění celé soustavy součástek včetně zdroje
pomocí normou stanovených elektronických značek.

Obvodové veličiny
Jsou to elektrické veličiny, které se vyskytují v obvodech. Především el. napětí
a proud.
Obvodová veličina je určena svou velikostí a směrem (orientací). Při řešení
elektronických obvodů provádíme nejprve orientaci obvodových veličin.
Orientace veličin je zaznamenávání předpokládaného průchodu proudů a
předpokládané polarity napětí pomocí šipek.
El. napětí se značí otevřenou šipkou
El. proud se značí uzavřenou šipkou
Velikost veličiny je vyjádřena číselným údajem a příslušnou jednotkou.
Hodnota veličiny je udána velikostí veličiny včetně znaménka (+-).
Souhlasí-li skutečný směr proudu nebo polarita napětí s předznačenou
orientací, považujeme proud či napětí za kladné. V opačném případě za
záporné.
Časový průběh obvodových veličin je graf znázornění, při kterém na osu x
vynášíme čas a na osu y vynášíme pro každý čas hodnotu obvodové
veličiny, kterou nazýváme okamžitá hodnota veličiny. Označujeme ji
malým písmenem. Propojením jednotlivých hodnot veličiny získáme
časový průběh veličiny.
