Návrh číslicových systémů (INC) - Klopné obvody

«»
Přípona
.pdf
Typ
přednášky
Stažené
0 x
Velikost
1,4 MB
Jazyk
český
ID projektu
4027
Poslední úprava
22.08.2014
Zobrazeno
1 531 x
Autor:
eliskabila
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:

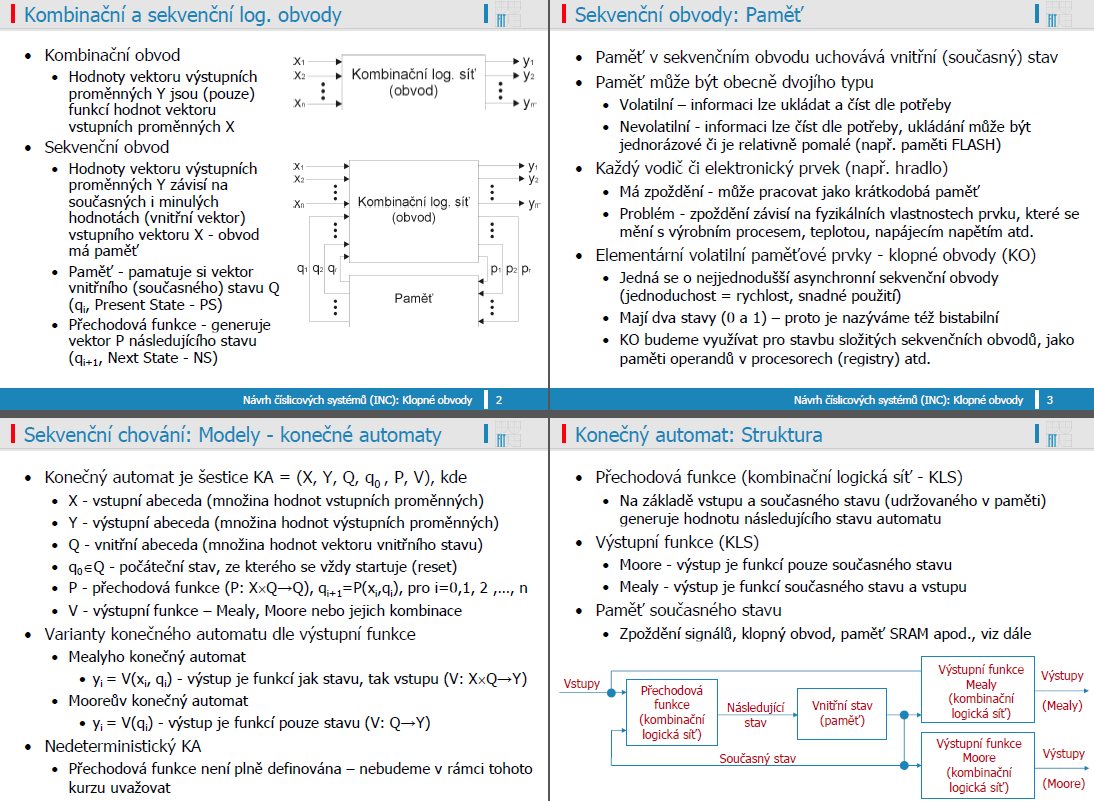

Kombinační a sekvenční log. obvody

•Kombinační obvod
•Hodnoty vektoru výstupních proměnných Y jsou (pouze) funkcí hodnot vektoru vstupních proměnných X
•Sekvenční obvod
•Hodnoty vektoru výstupních proměnných Y závisí na současných i minulých hodnotách (vnitřní vektor) vstupního vektoru X - obvod má paměť
•Paměť - pamatuje si vektor vnitřního (současného) stavu Q (qi, Present State - PS)
•Přechodová funkce - generuje vektor P následujícího stavu (qi+1, Next State - NS)

Sekvenční obvody: Paměť
•Paměť v sekvenčním obvodu uchovává vnitřní (současný) stav
•Paměť může být obecně dvojího typu
•Volatilní - informaci lze ukládat a číst dle potřeby
•Nevolatilní - informaci lze číst dle potřeby, ukládání může být jednorázové či je relativně pomalé (např. paměti FLASH)
•Každý vodič či elektronický prvek (např. hradlo)
•Má zpoždění - může pracovat jako krátkodobá paměť
•Problém - zpoždění závisí na fyzikálních vlastnostech prvku, které se mění s výrobním procesem, teplotou, napájecím napětím atd.
•Elementární volatilní paměťové prvky - klopné obvody (KO)
•Jedná se o nejjednodušší asynchronní sekvenční obvody (jednoduchost = rychlost, snadné použití)
•Mají dva stavy (0 a 1) - proto je nazýváme též bistabilní
•KO budeme využívat pro stavbu složitých sekvenčních obvodů, jako paměti operandů v procesorech (registry) atd.

Klíčová slova:

obvody

paměť

struktura

chování

sekvenční obvod

vstup



Obsah:
  • Kombinační a sekvenční log. obvody
    Sekvenční obvody: Paměť
    Sekvenční chování: Modely - konečné automaty
    Konečný automat: Struktura
    Konečný automat: Chování
    Konečný automat: Příklad - Mealy
    Konečný automat: Příklad - Moore
    Konečný automat: Příklad - Mealy + Moore
    Konečný automat: Příklad - analýza chování
    Sekvenční obvod SET
    Sekvenční obvod RESET-SET: R-S KO hladinový
    R-S KO hladinový

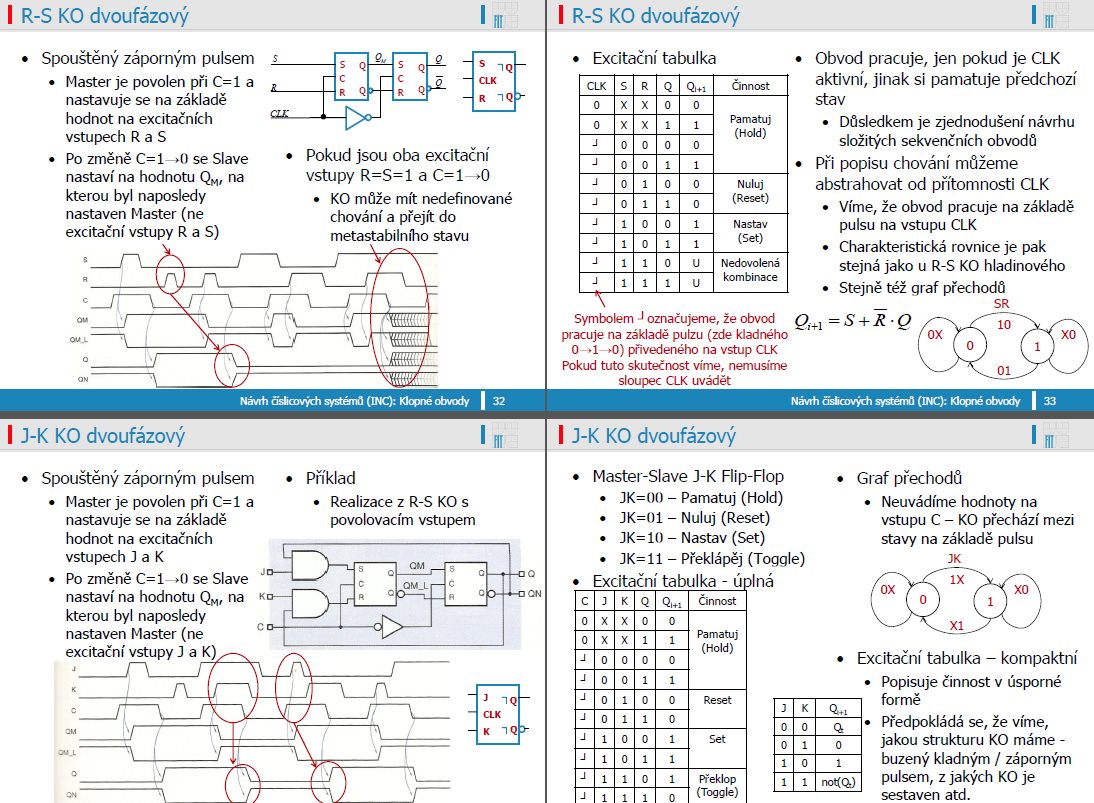

    R-S KO s povolovacím vstupem
    J-K KO s povol. vstupem
    ...
    ...
    ...
