Operační zesilovače - přednáška

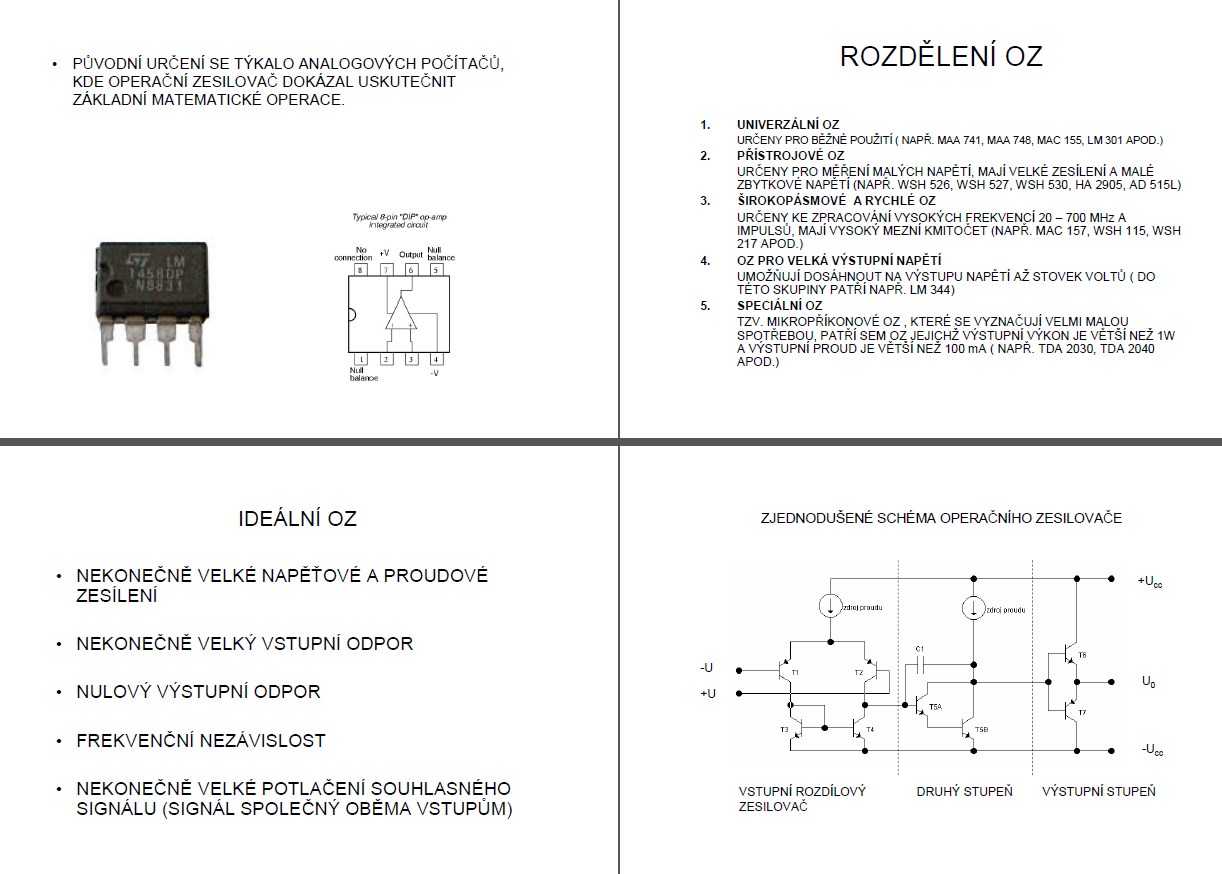

Rozdělení oz
1. Univerzální oz
Určeny pro běžné použití ( např. maa 741, maa 748, mac 155, lm 301 apod.)
2. Přístrojové oz
Určeny pro měření malých napětí, mají velké zesílení a malé
Zbytkové napětí (např. wsh 526, wsh 527, wsh 530, ha 2905, ad 515l)
3. Širokopásmové a rychlé oz
Určeny ke zpracování vysokých frekvencí 20 - 700 mhz a
IMpulsů, mají vysoký mezní kmitočet (např. mac 157, wsh 115, wsh
217 Apod.)

4. Oz pro velká výstupní napětí
Umožňují dosáhnout na výstupu napětí až stovek voltů ( do
Této skupiny patří např. lm 344)

5. Speciální oz
Tzv. mikropříkonové oz , které se vyznačují velmi malou
Spotřebou, patří sem oz jejichž výstupní výkon je větší než 1w
A výstupní proud je větší než 100 ma ( např. tda 2030, tda 2040
Apod.)
