Polovodičove diody
«»
| Přípona |
Typ přednášky |
Stažené 0 x |
| Velikost 0,2 MB |
Jazyk český |
ID projektu 3181 |
| Poslední úprava 22.04.2014 |
Zobrazeno 987 x |
Autor: josef.trousil |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
79,7% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta elektrotechniky a informatiky
- Kategorie:Technika » Elektrotechnika
- Předmět:Elektrické obvody
- Studijní obor:-
- Ročník:-
- Formát:PDF dokument (.pdf)
- Rozsah A4:22 stran
2 Polovodiče

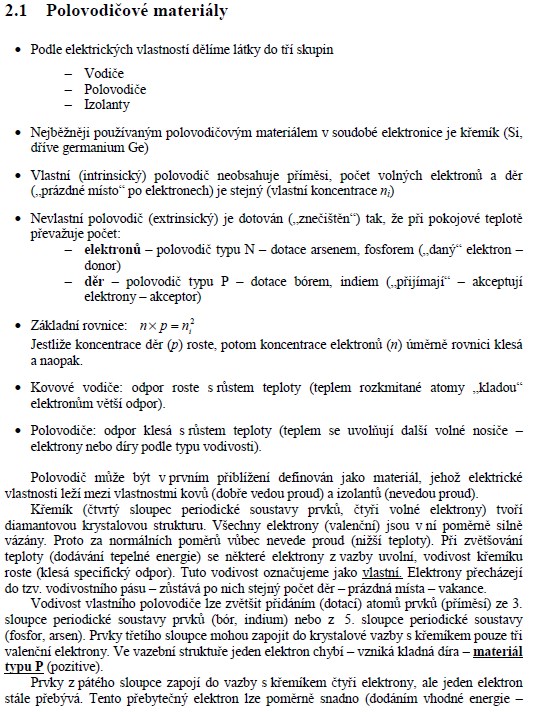

2.1 Polovodičové materiály
· Podle elektrických vlastností dělíme látky do tří skupin
- Vodiče
- Polovodiče
- Izolanty
· Nejběžněji používaným polovodičovým materiálem v soudobé elektronice je křemík (Si,
dříve germanium Ge)
· Vlastní (intrinsický) polovodič neobsahuje příměsi, počet volných elektronů a děr
(„prázdné místo“ po elektronech) je stejný (vlastní koncentrace ni)
· Nevlastní polovodič (extrinsický) je dotován („znečištěn“) tak, že při pokojové teplotě
převažuje počet:
- elektronů - polovodič typu N - dotace arsenem, fosforem („daný“ elektron -
donor)
- děr - polovodič typu P - dotace bórem, indiem („přijímají“ - akceptují
elektrony - akceptor)
· Základní rovnice: 2
n ´ p = ni
Jestliže koncentrace děr (p) roste, potom koncentrace elektronů (n) úměrně rovnici klesá
a naopak.
· Kovové vodiče: odpor roste s růstem teploty (teplem rozkmitané atomy „kladou“
elektronům větší odpor).
· Polovodiče: odpor klesá s růstem teploty (teplem se uvolňují další volné nosiče -
elektrony nebo díry podle typu vodivosti).
2.1 Polovodičové materiály
· Podle elektrických vlastností dělíme látky do tří skupin
- Vodiče
- Polovodiče
- Izolanty
· Nejběžněji používaným polovodičovým materiálem v soudobé elektronice je křemík (Si,
dříve germanium Ge)
· Vlastní (intrinsický) polovodič neobsahuje příměsi, počet volných elektronů a děr
(„prázdné místo“ po elektronech) je stejný (vlastní koncentrace ni)
· Nevlastní polovodič (extrinsický) je dotován („znečištěn“) tak, že při pokojové teplotě
převažuje počet:
- elektronů - polovodič typu N - dotace arsenem, fosforem („daný“ elektron -
donor)
- děr - polovodič typu P - dotace bórem, indiem („přijímají“ - akceptují
elektrony - akceptor)
· Základní rovnice: 2
n ´ p = ni
Jestliže koncentrace děr (p) roste, potom koncentrace elektronů (n) úměrně rovnici klesá
a naopak.
· Kovové vodiče: odpor roste s růstem teploty (teplem rozkmitané atomy „kladou“
elektronům větší odpor).
· Polovodiče: odpor klesá s růstem teploty (teplem se uvolňují další volné nosiče -
elektrony nebo díry podle typu vodivosti).
Klíčová slova:
polovodiče
dioda
přechod napětí
propustný směr
ampérvolt
fotojev
Obsah:
- 2 Polovodiče
2.1 Polovodičové materiály
2.2 Přechod P-N (dioda)
2.2.1 Přechod P-N bez vnějšího napětí
2.2.2 Přechod P-N polarizovaný v propustném směru
2.2.3 Přechod P-N polarizovaný v závěrném směru
2.2.4 Ampérvoltová charakteristika přechodu P-N (diody)
2.2.5 Diferenční vodivost (odpor) diody v propustném a závěrném směru, usměrňovací jev

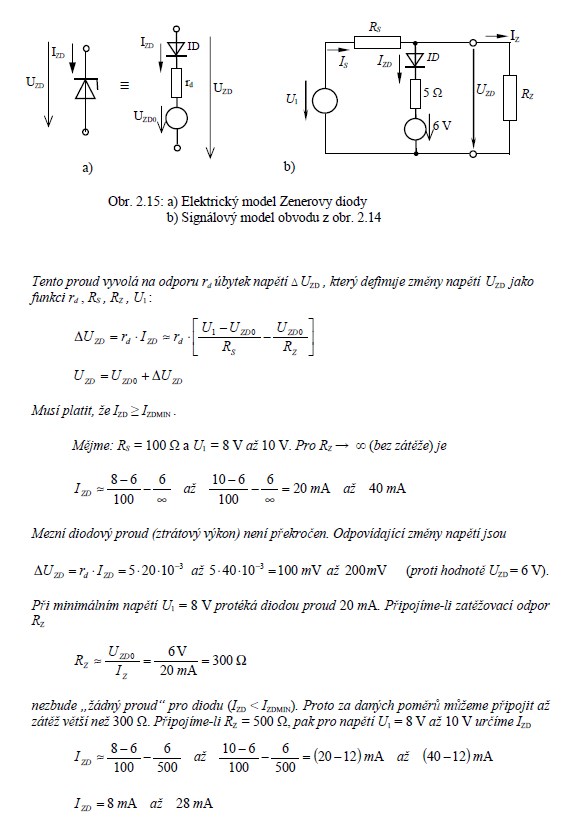

2.2.6 Lavinový jev, Zenerův jev
2.2.7 Fotodioda (fotojev)
2.2.8 Druhy diod
