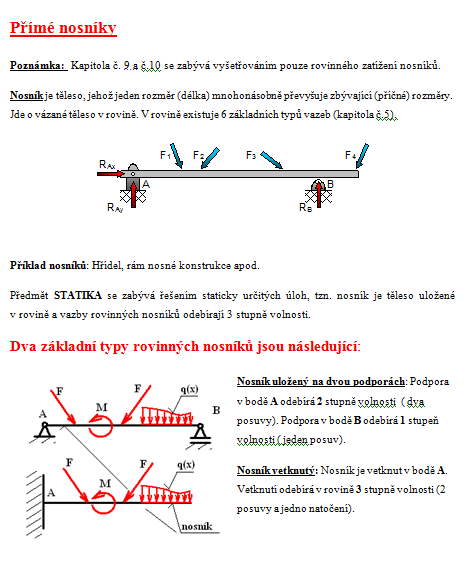

Přímé nosníky
Poznámka: Kapitola č. 9 a č.10 se zabývá vyšetřováním pouze rovinného zatížení nosníků.
Nosník je těleso, jehož jeden rozměr (délka) mnohonásobně převyšuje zbývající (příčné) rozměry. Jde o vázané těleso v rovině. V rovině existuje 6 základních typů vazeb (kapitola č.5).
Příklad nosníků: Hřídel, rám nosné konstrukce apod.
Předmět STATIKA se zabývá řešením staticky určitých úloh, tzn. nosník je těleso uložené v rovině a vazby rovinných nosníků odebírají 3 stupně volnosti.
Dva základní typy rovinných nosníků jsou následující:
Nosník uložený na dvou podporách: Podpora v bodě A odebírá 2 stupně volnosti ( dva posuvy). Podpora v bodě B odebírá 1 stupeň volnosti ( jeden posuv).
Nosník vetknutý: Nosník je vetknut v bodě A. Vetknutí odebírá v rovině 3 stupně volnosti (2 posuvy a jedno natočení).
Poznámka: Kapitola č. 9 a č.10 se zabývá vyšetřováním pouze rovinného zatížení nosníků.
Nosník je těleso, jehož jeden rozměr (délka) mnohonásobně převyšuje zbývající (příčné) rozměry. Jde o vázané těleso v rovině. V rovině existuje 6 základních typů vazeb (kapitola č.5).
Příklad nosníků: Hřídel, rám nosné konstrukce apod.
Předmět STATIKA se zabývá řešením staticky určitých úloh, tzn. nosník je těleso uložené v rovině a vazby rovinných nosníků odebírají 3 stupně volnosti.
Dva základní typy rovinných nosníků jsou následující:
Nosník uložený na dvou podporách: Podpora v bodě A odebírá 2 stupně volnosti ( dva posuvy). Podpora v bodě B odebírá 1 stupeň volnosti ( jeden posuv).
Nosník vetknutý: Nosník je vetknut v bodě A. Vetknutí odebírá v rovině 3 stupně volnosti (2 posuvy a jedno natočení).
Klíčová slova:
nosníky
schwedlerovy věty
statické účinky
zatížení
spojité zatížení
Obsah:
- Přímé nosníky
Dva základní typy rovinných nosníků jsou následující:
Základní typy zatížení:
Vnitřní statické účinky
Schwedlerovy věty
Základní typy zatížení a průběhy vnitřních statických účinků

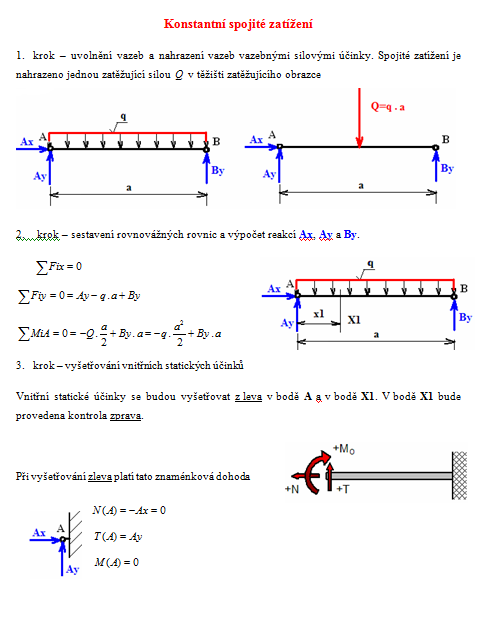

Konstantní spojité zatížení
Spojité zatížení nekonstantní
