Řezné plochy (břity)

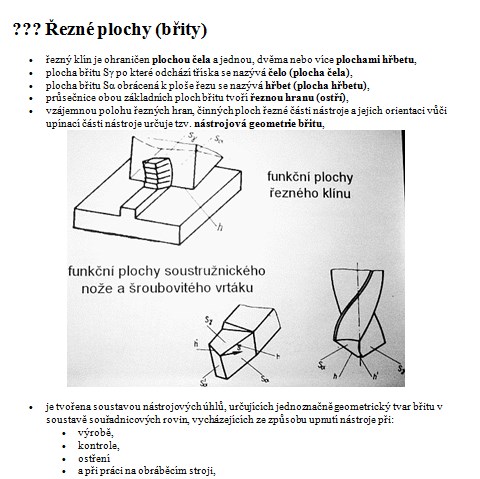

• řezný klín je ohraničen plochou čela a jednou, dvěma nebo více plochami hřbetu,
• plocha břitu Sγ po které odchází tříska se nazývá čelo (plocha čela),
• plocha břitu Sα obrácená k ploše řezu se nazývá hřbet (plocha hřbetu),
• průsečnice obou základních ploch břitu tvoří řeznou hranu (ostří),
• vzájemnou polohu řezných hran, činných ploch řezné části nástroje a jejich orientaci vůči upínací části nástroje určuje tzv. nástrojová geometrie břitu,

• je tvořena soustavou nástrojových úhlů, určujících jednoznačně geometrický tvar břitu v soustavě souřadnicových rovin, vycházejících ze způsobu upnutí nástroje při:
• výrobě,
• kontrole,
• ostření
• a při práci na obráběcím stroji,
• a z rovin předpokládaného směru hlavního pohybu a směru předpokládaného (podélného) posuvu,
• osy souřadnicového systému nástrojových rovin xt, yt, zt jsou voleny tak, že:
• osa zt má směr předpokládaného hlavního řezného pohybu (vc),
• osa xt má směr předpokládaného podélného posuvu (f),
• osa yt má směr předpokládaného příčného posuvu (resp. přísuvu) (ap),
