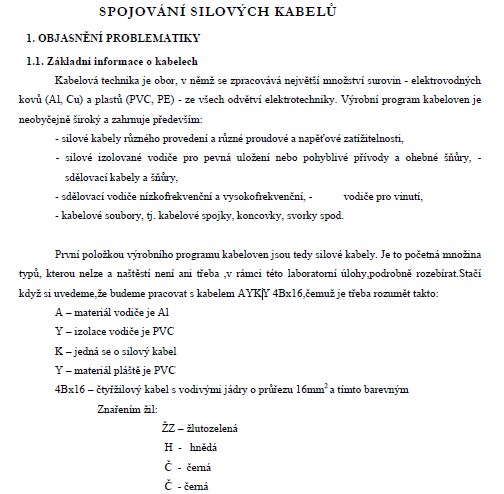

Spojování silových kabelů

1. OBJASNĚNÍ PROBLEMATIKY

1.1. Základní informace o kabelech
Kabelová technika je obor, v němž se zpracovává největší množství surovin - elektrovodných kovů (Al, Cu) a plastů (PVC, PE) - ze všech odvětví elektrotechniky. Výrobní program kabeloven je neobyčejně široký a zahrnuje především:
- silové kabely různého provedení a různé proudové a napěťové zatížitelnosti,
- silové izolované vodiče pro pevná uložení nebo pohyblivé přívody a ohebné šňůry, - sdělovací kabely a šňůry,
- sdělovací vodiče nízkofrekvenční a vysokofrekvenční, - vodiče pro vinutí,
- kabelové soubory, tj. kabelové spojky, koncovky, svorky spod.

První položkou výrobního programu kabeloven jsou tedy silové kabely. Je to početná množina
typů, kterou nelze a naštěstí není ani třeba ,v rámci této laboratorní úlohy,podrobně rozebírat.Stačí
když si uvedeme,že budeme pracovat s kabelem AYKY 4Bx16,čemuž je třeba rozumět takto:
A - materiál vodiče je Al
Y - izolace vodiče je PVC
K - jedná se o silový kabel
Y - materiál pláště je PVC
4Bx16 - čtyřžilový kabel s vodivými jádry o průřezu 16mm2 a tímto barevným
Znařením žil:
ŽZ - žlutozelená
H - hnědá
Č - černá
Č - černá
Tento typ kabelu nám umožní nejlépe splnit poslání této úlohy.Kromě toho jde o jeden z nejčastěji používaných druhů kabelu pro nn silnoproudé elektrické rozvody.
