Unipolární tranzistory (tranzistory řízené elektrickým polem)

10. Unipolární tranzistory (tranzistory řízené elektrickým polem)

- u bipolárních tranzistorů je k jejich řízení zapotřebí malý řídící výkon.U unipolárních tranzistorů se k jejich řízení používá pouze řídící napětí,bezproudové,tudíž k řízení není potřeba výkonu.

FET - unipolární se nazývají proto,že vedení proudu se účastní vždy pouze většinové nosiče náboje, tj. jen náboje jedné polarity.

Základní druhy: 1) tranzistory řízené elektrickým polem s izolační vrstvou (MIS,MOS)
a)s indukovaným kanálem
b)s vodivým kanálem

2)Tranzistor řízený elektrickým polem s přechodovým hradlem (JFET)

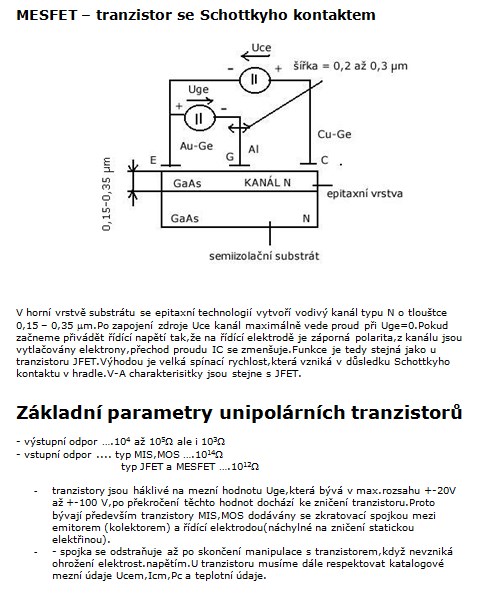

3) Se Schottkyho kontaktem (MESFET)

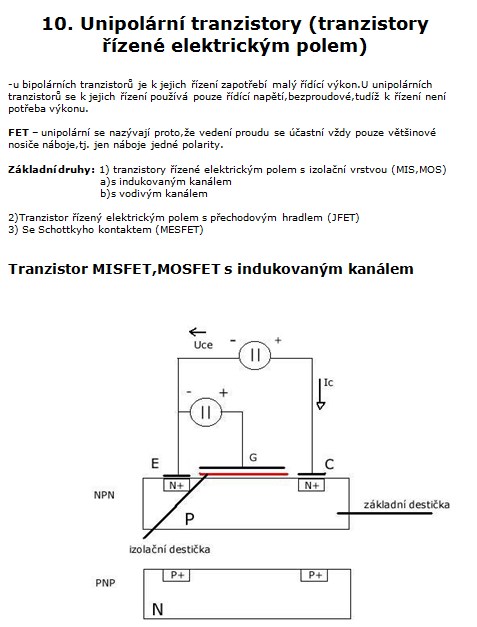

Tranzistor MISFET,MOSFET s indukovaným kanálem

Popis,provedení a funkce NPN: v základní destičce vodivosti typu P jsou difúzí vytvořeny dvě silně dotované oblasti N+ emitoru a kolektoru.Ve střední části je základní destička pokryta vrstvou izolantu o tlouštce cca. 10-7 m.Na této izolační vrstvě je nanesena kovová řídící elektroda G.
