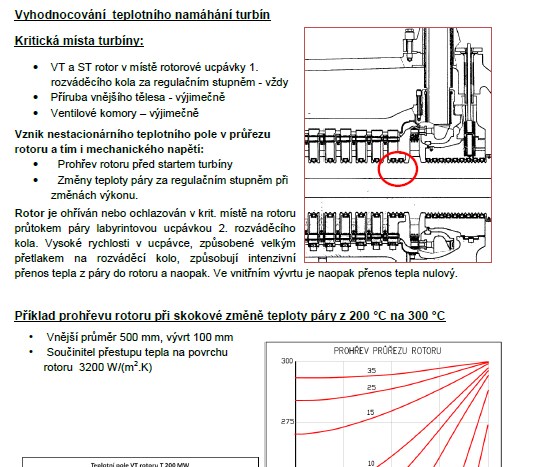

Vyhodnocování teplotního namáhání turbín
«»
Popis:
Kritická místa turbíny:
• VT a ST rotor v místě rotorové ucpávky 1. rozváděcího kola za regulačním stupněm - vždy
•
Příruba vnějšího tělesa - výjimečně
•
Ventilové komory - výjimečně
Vznik nestacionárního teplotního pole v průřezu rotoru a tím i mechanického napětí:
•
Prohřev rotoru před startem turbíny
•
Změny teploty páry za regulačním stupněm při změnách výkonu.
Rotor je ohříván nebo ochlazován v krit. místě na rotoru průtokem páry labyrintovou ucpávkou 2. rozváděcího kola. Vysoké rychlosti v ucpávce, způsobené velkým přetlakem na rozváděcí kolo, způsobují intenzivní přenos tepla z páry do rotoru a naopak. Ve vnitřním vývrtu je naopak přenos tepla nulový.
Klíčová slova:
kritická místa turbíny
namáhání rotoru
teplota
povrch rotoru
dovolené hodnoty
Obsah:
- Kritická místa turbíny
Příklad prohřevu rotoru při skokové změně teploty páry z 200 °C na 300 °C
Vznik a výpočet teplotního namáhání rotoru

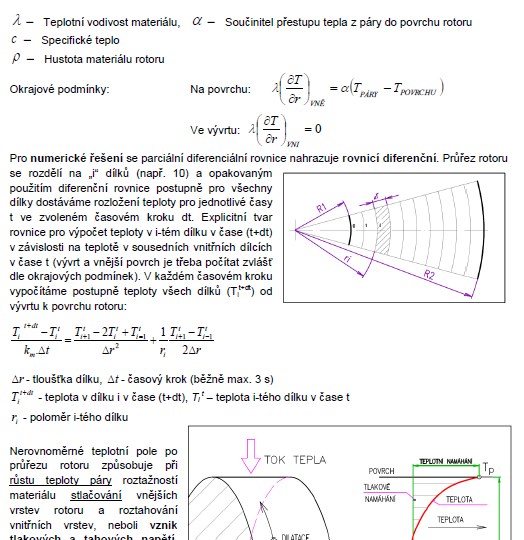

Výpočet průběhu teploty v řezu rotoru:
Výpočet středně-integrální teploty
Hodnota tangenciálního (tečného) napětí na povrchu rotoru
Meze dovolených hodnot
