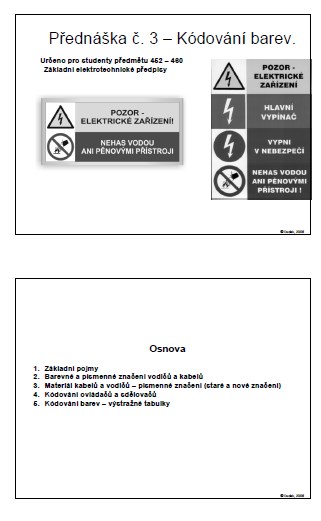

Základní elektrotechnické předpisy - Kódování barev

1. Základní principy ochran před úrazem el. proudem - Základní pojmy

Živá část: vodič nebo vodivá část při normálním provozu pod napětím
Neživá část: vodivá část zařízení není obvykle živá může se stát živou v případě poruchy základní izolace
Nebezpečná živá část: ž.č., která za určitých podmínek může způsobit úraz elektrickým proudem
Základní izolace: izolace nebezpečných živých částí , která zajišťuje základní ochranu
Přídavná izolace
Dvojitá izolace: izolace zahrnující jak základní tak i přídavnou izolaci
Ochranné uzemnění:
Pospojování: elektrické spoje mezi vodivými částmi - vyrovnání potenciálů
Ochranné pospojování: pospojování neživých částí za účelem bezpečnosti


Barvy vodičů v sítích nn
Prováděcí ustanovení - zásady:
Dovolené barvy - černá, hnědá, červená, oranžová, žlutá, zelená,
modrá, fialová, šedá, růžová, bílá, tyrkysová
Jednotlivé barvy zelená a modrá - pouze tam, kde je vyloučena
záměna s PE vodičem. (Z/Ž = vyhrazená barva)
N, M vodič - málo sytámodř - světle modrá - musí být je-li N pro N
PEN - Z/Ž + modré návlečky, resp. modrá + Z/Ž
Vyjma vyhrazené barvy jsou předpisy v rovině přednostní.
