Základní elektrotechnické předpisy - Navrhování vedení

Elektrická vedení
Slouží k přenosu elektrické energie a signálů
na vzdálenost
Elektrické vedení = vodiče + izolace
Druhy vedení
• Z holých vodičů (venkovní)
• V trubkách a lištách

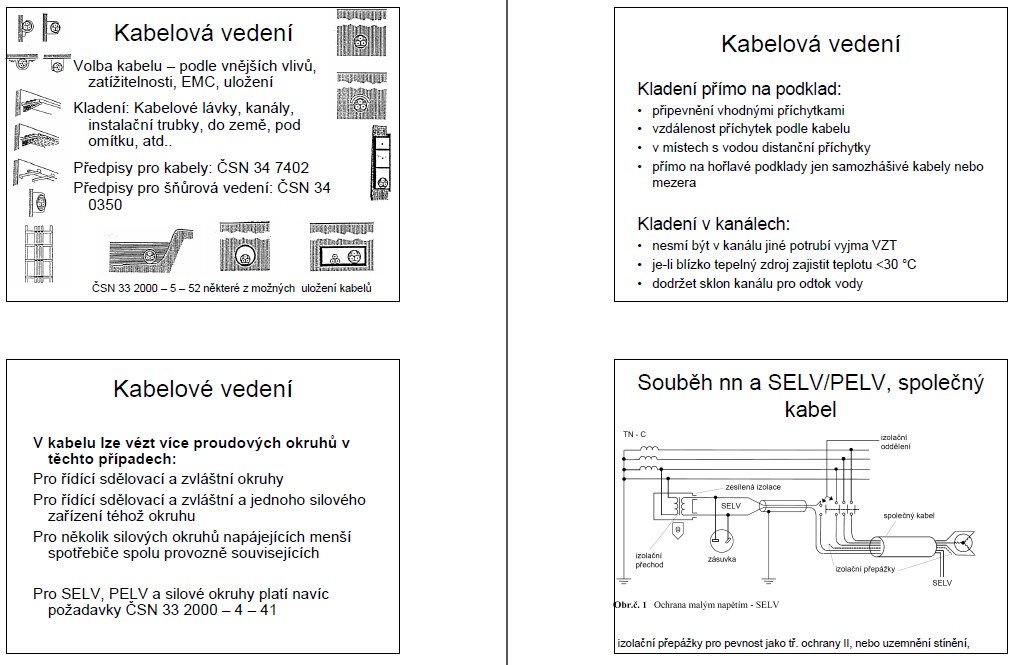

• Kabelová
• Z můstkových vodičů
• Jednožilové izolované vodiče

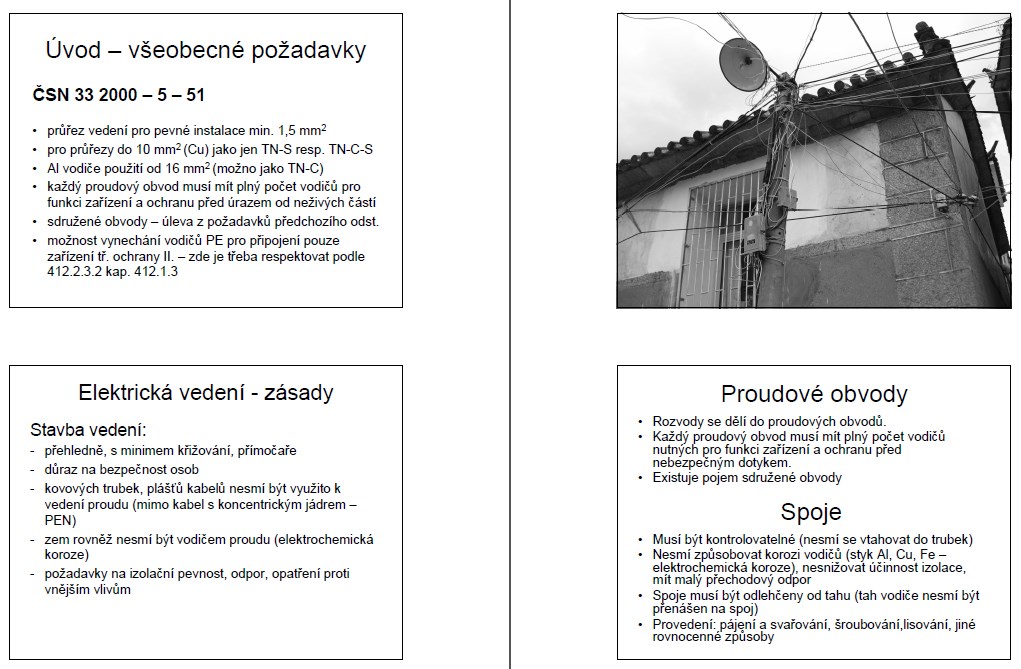

Úvod - všeobecné požadavky
ČSN 33 2000 - 5 - 51
• průřez vedení pro pevné instalace min. 1,5 mm2
• pro průřezy do 10 mm2 (Cu) jako jen TN-S resp. TN-C-S
• Al vodiče použití od 16 mm2 (možno jako TN-C)
• každý proudový obvod musí mít plný počet vodičů pro
funkci zařízení a ochranu před úrazem od neživých částí
• sdružené obvody - úleva z požadavků předchozího odst.
• možnost vynechání vodičů PE pro připojení pouze
zařízení tř. ochrany II. - zde je třeba respektovat podle
412.2.3.2 kap. 412.1.3

Elektrická vedení - zásady
Stavba vedení:
- přehledně, s minimem křižování, přímočaře
- důraz na bezpečnost osob
- kovových trubek, plášťů kabelů nesmí být využito k
vedení proudu (mimo kabel s koncentrickým jádrem -
PEN)
- zem rovněž nesmí být vodičem proudu (elektrochemická
koroze)
- požadavky na izolační pevnost, odpor, opatření proti
vnějším vlivům
