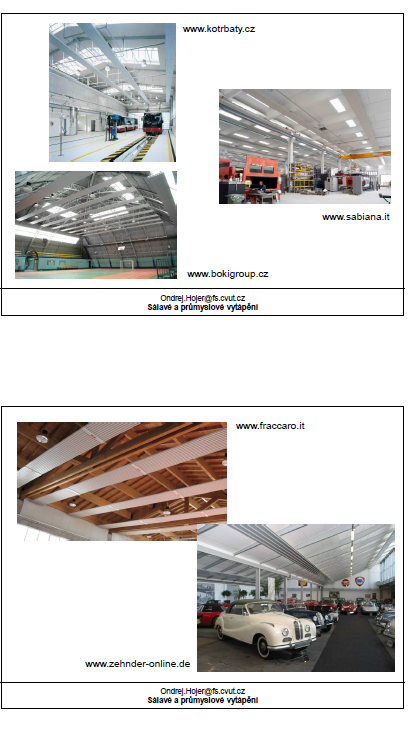

Základy sálavého vytápění - Samostatně závěsné průmyslové otopné plochy

Návrh - Rozmísťování

Teorie vs. Praxe

• Rozdělení objektu horizontálně výškou zavěšení
• Tepelná bilance pro osálané stěny (3 rovnice - podlaha, spodek stěny, vršek stěny a strop)
• Tepelná bilance vnitřního vzduchu (2 rovnice - spodní a vrchní část)
• Rovnice tepelné pohody
• Výsledek 6 rovnice o 6 neznámých (povrchové teploty stěn podlahy, střechy, teploty vzduchu horní a spodní části a povrchová teplota panelů)
• Výpočtem určíme tepelný příkon panelů Qp (kontroluje se podle rovnice pro tepelnou ztrátu)

1. Odhad rozmístění panelů dle možností zavěšení a doporučených odstupů od výrobce
2. Rozdělení objektu na části ochlazované stejným způsobem
3. Výpočet tepelné ztráty standardními postupy (teplota pod podlahou 10°C, venkovní teplota pro výpočet infiltrace te = tev - 8°C, teplotní gradient 0,5 K/m, zátopová přirážka 0,1 až 0,2 )
4. Výpočet požadovaného výkonu z tepelných ztrát koeficienty podle výšky zavěšení (naklopení, zavěšení)
5. Podělení požadovaného výkonu uvažovanou délkou panelů, volba teplotního spádu podle zdroje tepla
6. Kontrola maximální intenzity sálání
7. Výpočet hydrauliky
8. Návrh větrání, zdroje tepla, čerpadlo, směšovací uzel, ejektor, regulace
