Záznamové elektrody. Základní parametry elektrod (elektrické napětí elektrody, elektrický potenciál, polarizace elektrod..), typy elektrod.

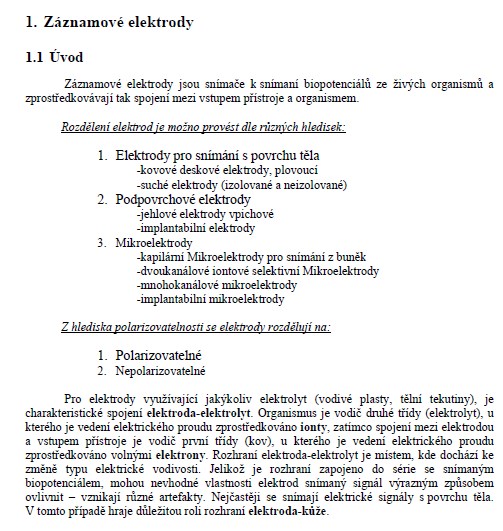

1. Záznamové elektrody
1.1 Úvod
Záznamové elektrody jsou snímače k snímaní biopotenciálů ze živých organismů a
zprostředkovávají tak spojení mezi vstupem přístroje a organismem.
Rozdělení elektrod je možno provést dle různých hledisek:
1. Elektrody pro snímání s povrchu těla
-kovové deskové elektrody, plovoucí
-suché elektrody (izolované a neizolované)
2. Podpovrchové elektrody
-jehlové elektrody vpichové
-implantabilní elektrody
3. Mikroelektrody
-kapilární Mikroelektrody pro snímání z buněk
-dvoukanálové iontové selektivní Mikroelektrody
-mnohokanálové mikroelektrody
-implantabilní mikroelektrody
Z hlediska polarizovatelnosti se elektrody rozdělují na:
1. Polarizovatelné
2. Nepolarizovatelné
Pro elektrody využívající jakýkoliv elektrolyt (vodivé plasty, tělní tekutiny), je
charakteristické spojení elektroda-elektrolyt. Organismus je vodič druhé třídy (elektrolyt), u
kterého je vedení elektrického proudu zprostředkováno ionty, zatímco spojení mezi elektrodou
a vstupem přístroje je vodič první třídy (kov), u kterého je vedení elektrického proudu
zprostředkováno volnými elektrony. Rozhraní elektroda-elektrolyt je místem, kde dochází ke
změně typu elektrické vodivosti. Jelikož je rozhraní zapojeno do série se snímaným
biopotenciálem, mohou nevhodné vlastnosti elektrod snímaný signál výrazným způsobem
ovlivnit - vznikají různé artefakty. Nejčastěji se snímají elektrické signály s povrchu těla.
V tomto případě hraje důležitou roli rozhraní elektroda-kůže.
