Zesilovač s bipolárním tranzistorem v zapojení se společným emitorem
«»
| Přípona .doc |
Typ přednášky |
Stažené 1 x |
| Velikost 0,7 MB |
Jazyk český |
ID projektu 6432 |
| Poslední úprava 24.08.2015 |
Zobrazeno 1 362 x |
Autor: jiri.hosko |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
83,0% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta informačních technologií
- Kategorie:Technika » Informatika
- Předmět:Prvky počítačů
- Studijní obor:-
- Ročník:1. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:7 stran

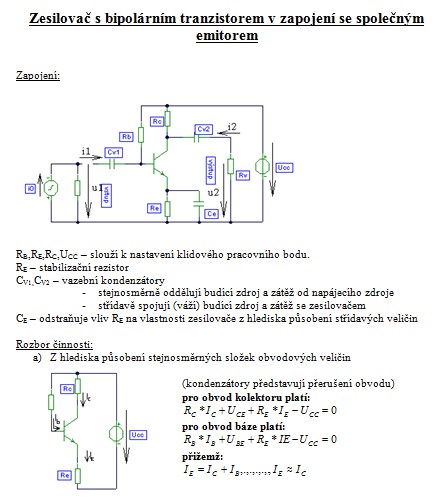

Zapojení:
RB,RE,RC,UCC - slouží k nastavení klidového pracovního bodu.
RE - stabilizační rezistor
CV1,CV2 - vazební kondenzátory
- stejnosměrně oddělují budící zdroj a zátěž od napájecího zdroje
- střídavě spojují (váží) budící zdroj a zátěž se zesilovačem
CE - odstraňuje vliv RE na vlastnosti zesilovače z hlediska působení střídavých veličin
RB,RE,RC,UCC - slouží k nastavení klidového pracovního bodu.
RE - stabilizační rezistor
CV1,CV2 - vazební kondenzátory
- stejnosměrně oddělují budící zdroj a zátěž od napájecího zdroje
- střídavě spojují (váží) budící zdroj a zátěž se zesilovačem
CE - odstraňuje vliv RE na vlastnosti zesilovače z hlediska působení střídavých veličin
Klíčová slova:
činnost
stabilizace
zesilovač
tranzistor
obvod
dynamické vlastnosti
Obsah:
- Zapojení:
Rozbor činnosti:
Řešení klidového pracovního bodu pomocí charakteristik:
Teplotní stabilizace pracovního bodu tranzistoru

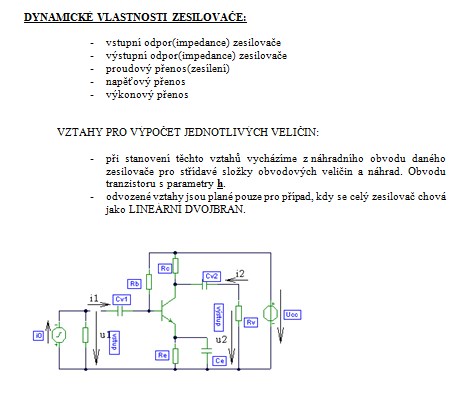

Dynamické vlastnosti zesilovače:
VZtahy pro výpočet jednotlivých veličin:
Náhradní obvod pro střídavé složky obv. veličin:
Náhradní obvod tranzistoru:
