SVAŘOVÁNÍ - superpozice teplotních a deformačních účinků na základní materiál
Charakter a rozsah změn, které nastávají v základním materiálu, jsou dány:
» samotným materiálem
» teplotními cykly
» deformačními cykly
Vliv základního materiálu na změny v tepelně ovlivněné oblasti
• Způsob výroby, chemické složení a metalurgická čistota;
• Výchozí stav struktury:
- fyzikálně chemickou heterogenitu,
- velikost zrna,
- stupeň nerovnovážností fází,
- rychlost difuzních dějů.
• Předchozí postupy zpracování před svařováním:
- způsob tváření polotovarů,
- způsob tepelného zpracování,
- stav vnitřní napjatosti.
Charakter a rozsah změn, které nastávají v základním materiálu, jsou dány:
» samotným materiálem
» teplotními cykly
» deformačními cykly
Vliv základního materiálu na změny v tepelně ovlivněné oblasti
• Způsob výroby, chemické složení a metalurgická čistota;
• Výchozí stav struktury:
- fyzikálně chemickou heterogenitu,
- velikost zrna,
- stupeň nerovnovážností fází,
- rychlost difuzních dějů.
• Předchozí postupy zpracování před svařováním:
- způsob tváření polotovarů,
- způsob tepelného zpracování,
- stav vnitřní napjatosti.
Klíčová slova:
tepelně ovlivněná oblast
teplotní cyklus
ohřev
elektronový svar
solidus
likvidus
Obsah:

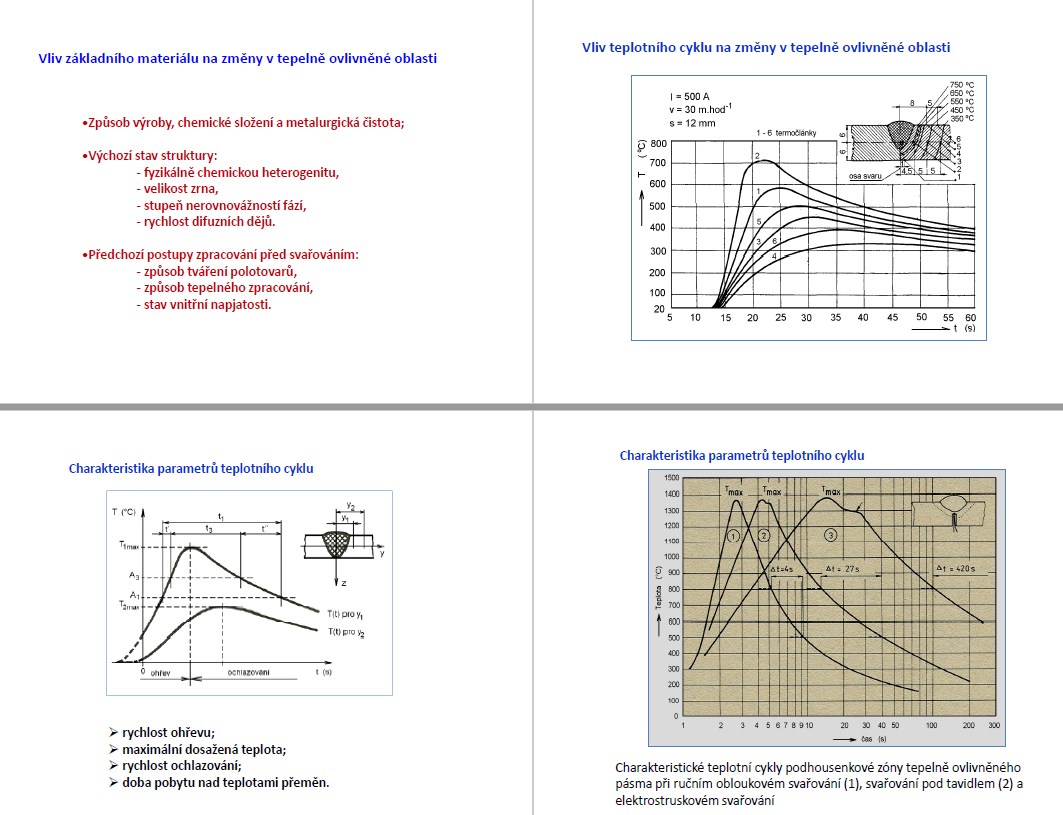

- Vliv základního materiálu na změny v tepelně ovlivněné oblasti
Vliv teplotního cyklu na změny v tepelně ovlivněné oblasti
Charakteristika parametrů teplotního cyklu
Vliv deformačního cyklu na změny v tepelně ovlivněné oblasti
Oblast ohřevu do teploty Ac1
Oblast ohřevu mezi teploty Ac1 a Ac3
Oblast ohřevu mezi teploty Ac3 a teplotu solidu

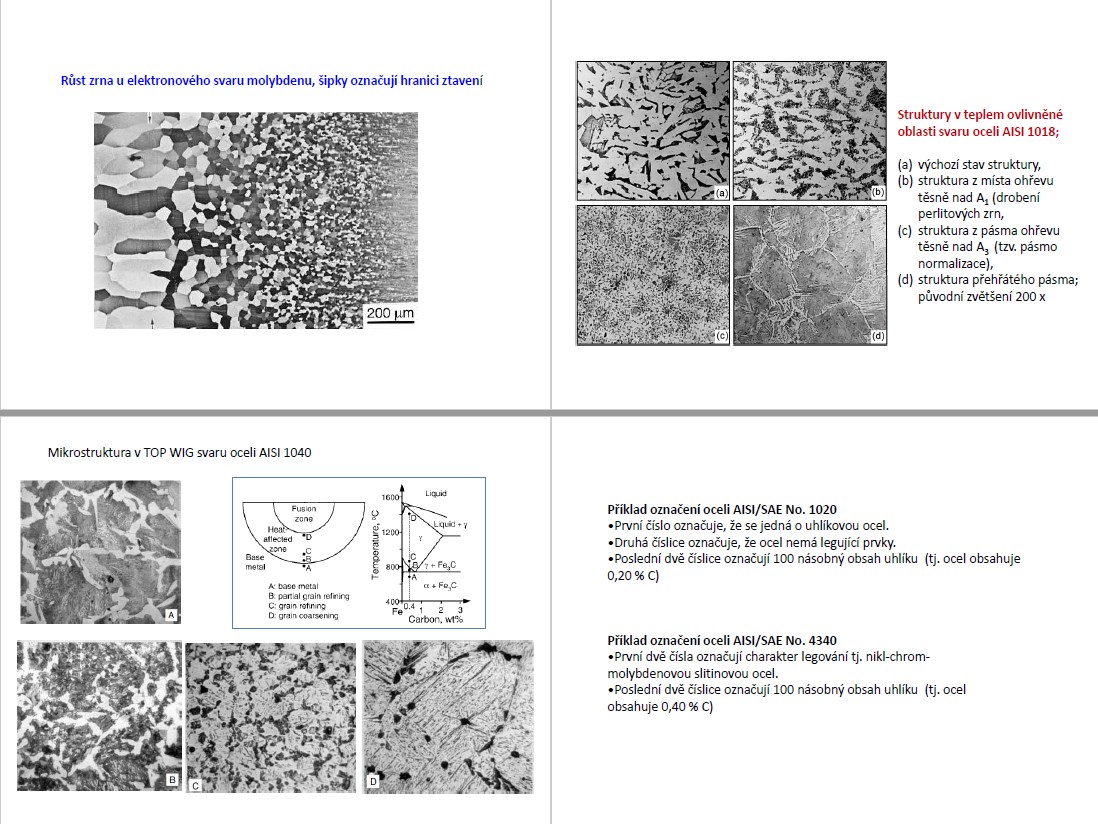

Růst zrna u elektronového svaru molybdenu, šipky označují hranici ztavení
ARA diagram oceli AISI 1040
Oblast ohřevu v rozmezí teplot solidus - likvidus
Precipitační procesy v tepelně ovlivněné oblasti ocel
