Dynamické vlastnosti tranzistorů MOS
«»
| Přípona |
Typ prezentace |
Stažené 0 x |
| Velikost 0,8 MB |
Jazyk český |
ID projektu 6110 |
| Poslední úprava 06.07.2015 |
Zobrazeno 1 074 x |
Autor: agata.kucova |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
81,9% -
Stáhni
- Přidej na srovnání
- Univerzita:České vysoké učení technické v Praze
- Fakulta:Fakulta elektrotechnická
- Kategorie:Technika » Technologie
- Předmět:Výkonové součástky a technologie
- Studijní obor:-
- Ročník:2. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:18 stran

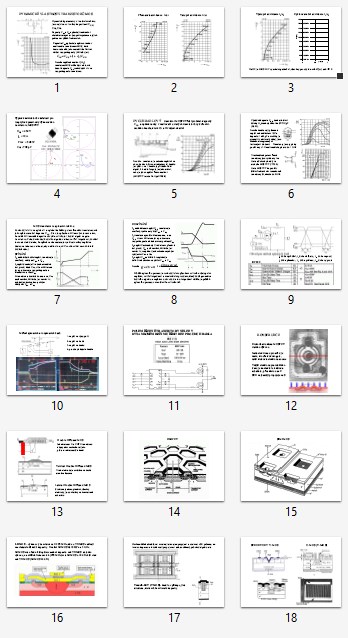

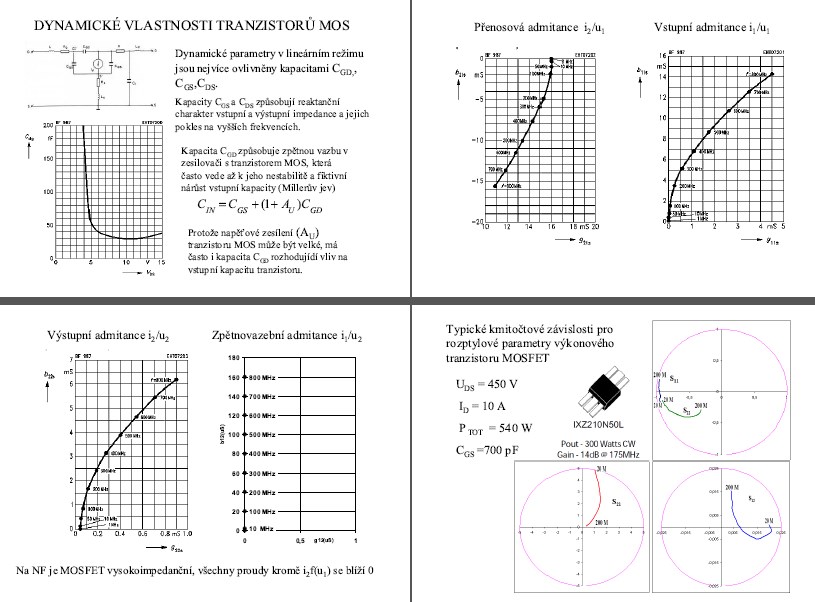

Dynamické parametry v lineárním režimu jsou nejvíce ovlivněny kapacitami CGD, CGS, CDS
Kapacity CGS a CDS způsobují reaktanční charakter vstupní a výstupní impedance a jejich pokles na vyšších frekvencích.
Kapacita CGD způsobuje zpětnou vazbu v zesilovači s tranzistorem MOS, která často vede až k jeho nestabilitě a fiktivní nárůst vstupní kapacity (Millerův jev)
CIN = CGS + (1 + Au) CGD
Protože napěťové zesílení (Au) tranzistoru MOS může být velké, má často i kapacita CGD rozhodujíci vliv na vstupní kapacitu tranzistoru.
Kapacity CGS a CDS způsobují reaktanční charakter vstupní a výstupní impedance a jejich pokles na vyšších frekvencích.
Kapacita CGD způsobuje zpětnou vazbu v zesilovači s tranzistorem MOS, která často vede až k jeho nestabilitě a fiktivní nárůst vstupní kapacity (Millerův jev)
CIN = CGS + (1 + Au) CGD
Protože napěťové zesílení (Au) tranzistoru MOS může být velké, má často i kapacita CGD rozhodujíci vliv na vstupní kapacitu tranzistoru.
Klíčová slova:
tranzistor
MOS
dynamika
rozpínání
struktury
konstrukce
Obsah:
- Dynamické vlastnosti tranzistorů mos
Spínání
Rozpínání
Konstrukce
Hexfet
