Návrh číslicových systémů (INC) - Systémy
«»
Popis:
•
Pouze pro čtení (Read-Only Memory - ROM)
• Programované maskou ve výrobě (Mask-Programmable ROM)
• Jednorázově programovatelné uživatelem (Programmable ROM)
• Pro omezený počet zápisů a neomezené čtení
• Elektricky mazatelné a programovatelné
• Existuje řada verzí - EPROM, EEPROM, FLASH (NAND, NOR)…
• Pro neomezený zápis a čtení (Read-Write Memory RWM)
• Se sekvenčním přístupem
• Zásobník (Last-In First-Out - LIFO)
• Fronta (First-In First-Out - FIFO)
• S náhodným přístupem (Random Access Memory - RAM)
• Statická RAM (Static RAM - SRAM) s asynchronním či synchronním přístupem
• Dynamická RAM (Dynamic RAM -DRAM) s asynchronním či synchronním (SDR, DDR…) přístupem
• Paměti lze použít jako generátory logických funkcí
• Tzv. vyhledávací tabulka (Look-Up Table - LUT) implementuje libovolnou log. funkci N proměnných, kde N je počet adresovacích vstupů paměti
• Příklad
• Funkce AND
• Vlastnosti
• Plocha - hustota integrace (počet bitů na μm2)
• Kapacita (počet bitů, organizace)
• Doba přístupu (access time) - doba četní a zápisu
• Doba cyklu - (cycle time) - doba mezi jednotlivými přístupu do paměti
• Propustnost - počet čtení/zápisů za sekundu (závisí na době cyklu)
• Příkon, atd.
Klíčová slova:
paměť
organizace
RAM
automat
obvody
struktury
ROM
Obsah:
- Paměti
Paměti: Organizace
Paměti: Zápis a čtení
Paměti: SRAM (Statická RAM)
Paměti: DRAM (Dynamická RAM)
Paměti: ROM (Read-Only Memory)
Paměti: Použití pro implementaci koneč. automatu
Programovatelné struktury: PLD
Programovatelné struktury: Pole AND a OR
Programovatelné pole OR
Programovatelné pole AND
Programovatelné struktury: Implementace ÚNDF
Programovatelné struktury: ROM
Programovatelné struktury: PLA
Programovatelné struktury: PAL

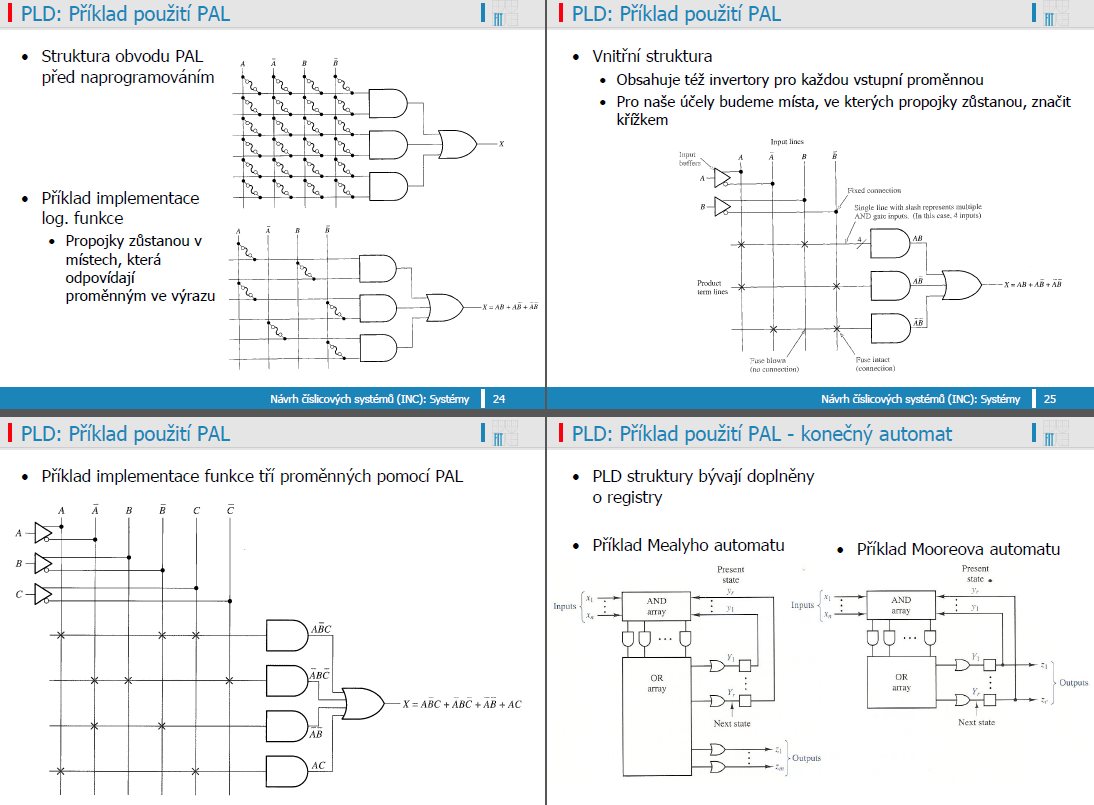

PLD: Příklad použití PAL
PLD: Příklad použití PAL - konečný automat
Programovatelné logické obvody nevolatilní
Programovatelné logické obvody volatilní
