Návrh číslicových systémů (INC) - Technologie

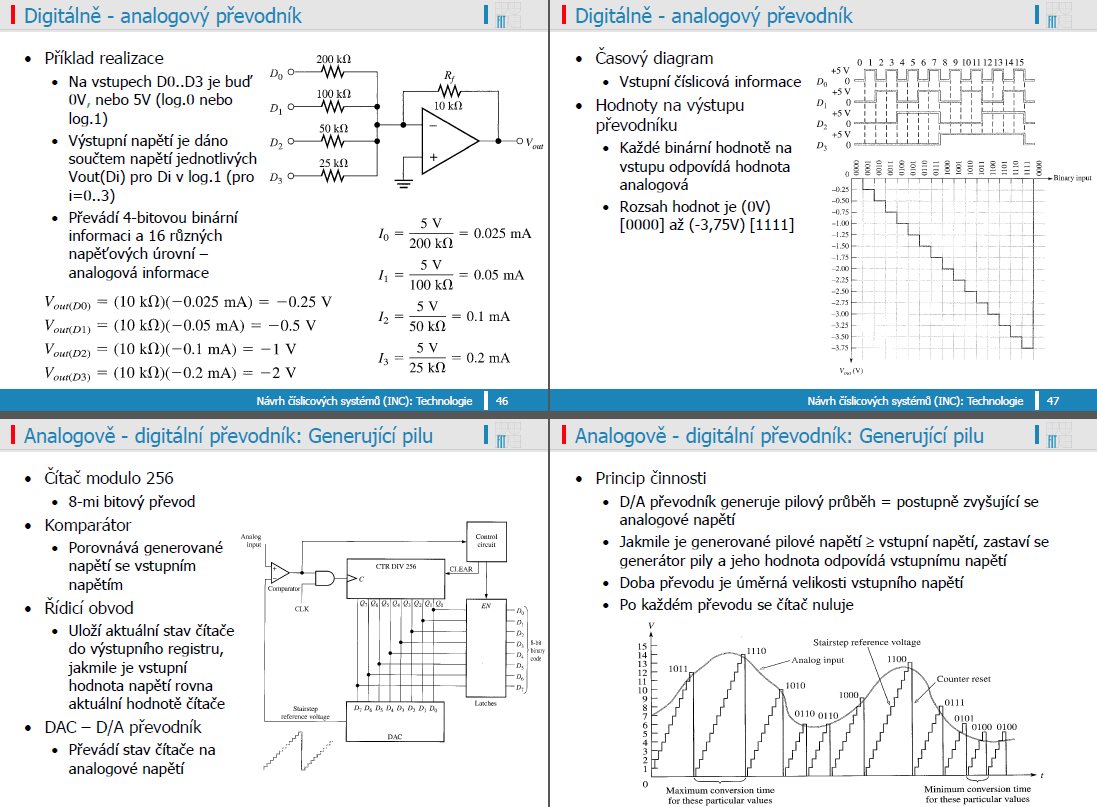

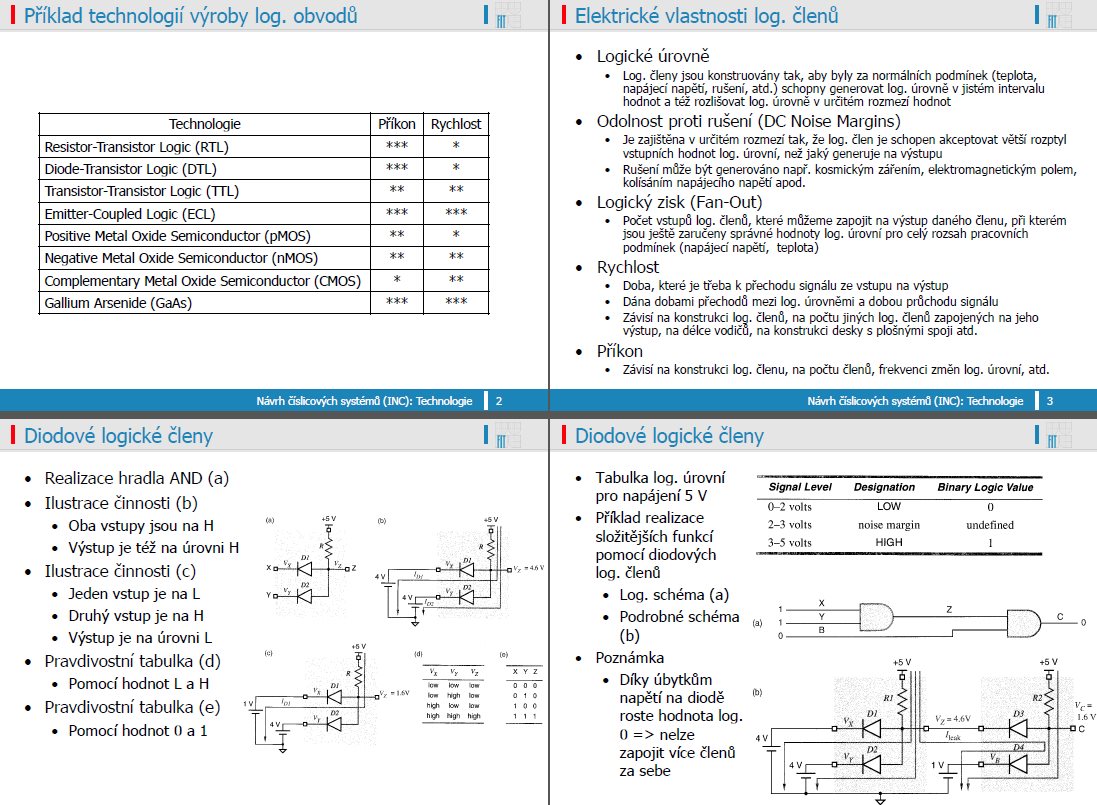

Elektrické vlastnosti log. členů
• Logické úrovně
• Log. členy jsou konstruovány tak, aby byly za normálních podmínek (teplota, napájecí napětí, rušení, atd.) schopny generovat log. úrovně v jistém intervalu hodnot a též rozlišovat log. úrovně v určitém rozmezí hodnot
• Odolnost proti rušení (DC Noise Margins)
• Je zajištěna v určitém rozmezí tak, že log. člen je schopen akceptovat větší rozptyl vstupních hodnot log. úrovní, než jaký generuje na výstupu
• Rušení může být generováno např. kosmickým zářením, elektromagnetickým polem, kolísáním napájecího napětí apod.
• Logický zisk (Fan-Out)
• Počet vstupů log. členů, které můžeme zapojit na výstup daného členu, při kterém jsou ještě zaručeny správné hodnoty log. úrovní pro celý rozsah pracovních podmínek (napájecí napětí, teplota)
• Rychlost
• Doba, které je třeba k přechodu signálu ze vstupu na výstup
• Dána dobami přechodů mezi log. úrovněmi a dobou průchodu signálu
• Závisí na konstrukci log. členů, na počtu jiných log. členů zapojených na jeho výstup, na délce vodičů, na konstrukci desky s plošnými spoji atd.
• Příkon
• Závisí na konstrukci log. členu, na počtu členů, frekvenci změn log. úrovní, atd.

Diodové logické členy

• Realizace hradla AND (a)
• Ilustrace činnosti (b)
• Oba vstupy jsou na H
• Výstup je též na úrovni H
• Ilustrace činnosti (c)
• Jeden vstup je na L
• Druhý vstup je na H
• Výstup je na úrovni L
• Pravdivostní tabulka (d)
• Pomocí hodnot L a H
• Pravdivostní tabulka (e)
• Pomocí hodnot 0 a 1
