Řešené příklady k doplnění výuky

1. TÝDEN
Příklad 1.1
K baterii s vnitřním napětím U0 a vnitřním odporem Ri je připojen vnější odpor R
(viz obr. 1.1). Určete proud I, který prochází obvodem, úbytek napětí ΔU na vnitřním odporu
baterie a velikost svorkového napětí Us .

Příklad 1.2
Na svorkách zdroje napětí jsme naměřili při odebíraném proudu I1 na svorkách napětí
U1 a při proudu I2 napětí U2 . Určete vnitřní napětí U0 a vnitřní odpor Ri zdroje.

Příklad 1.3

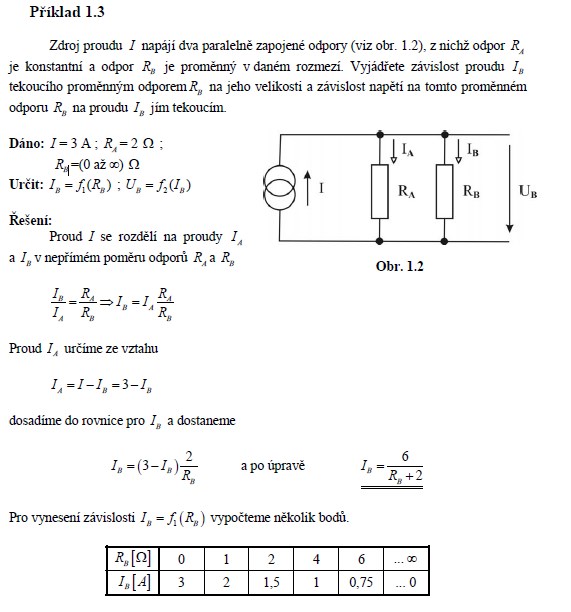

Zdroj proudu I napájí dva paralelně zapojené odpory (viz obr. 1.2), z nichž odpor Ra
je konstantní a odpor Rb je proměnný v daném rozmezí. Vyjádřete závislost proudu Ib
tekoucího proměnným odporem Rb na jeho velikosti a závislost napětí na tomto proměnném
odporu Rb na proudu Ib jím tekoucím.
