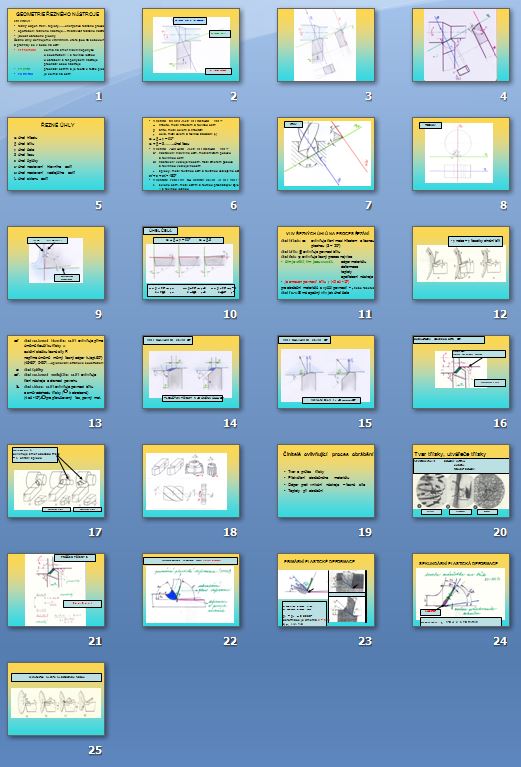

Strojírenská technologie ll - přednáška - Geometrie řezného nástroje

OVLIVŇUJE:
- řezný odpor, tření, teploty……energetiku řezného procesu
- opotřebení řezného nástroje….trvanlivost řezného nástroje
- jakost obrobené plochy

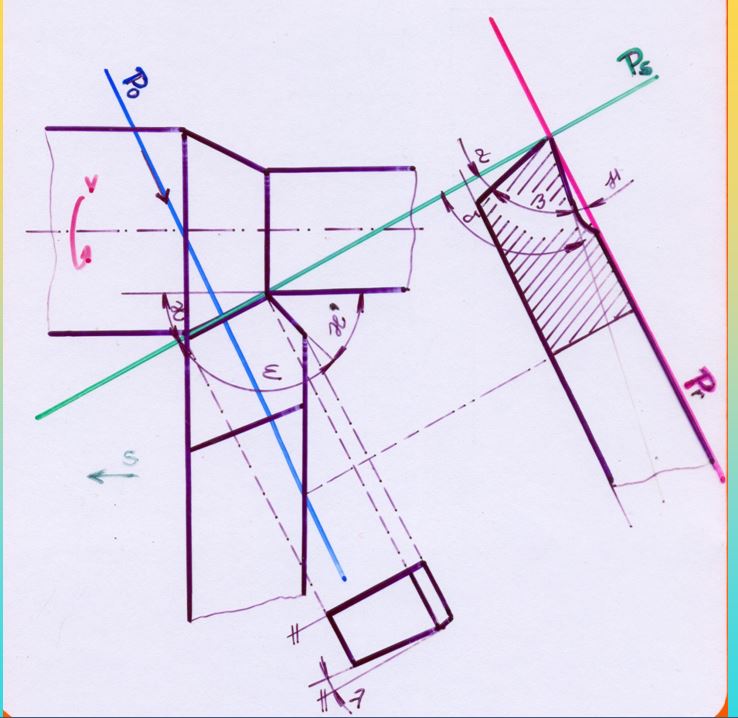

Řezné úhly definujeme v rovinách, které jsou na sebe kolmé a protínají se v bodě na ostří:
- Pr základní kolmá na směr hlavního pohybu u soustružení II s rovinou ložnou u obrábění s rot.pohybem nástroje prochází osou nástroje
- Ps ostří prochází ostřím a je tečná k řezné ploše
- Po měřící je kolmá na ostří

ŘEZNÉ ÚHLY

alfa úhel hřbetu
beta úhel břitu
gama úhel čela
delta úhel řezu
eta úhel špičky
H úhel nastavení hlavního ostří
H1 úhel nastavení vedlejšího ostří
úhel sklonu ostří
