Technologie a výroba vinutí

«»
Přípona
.pdf
Typ
prezentace
Stažené
0 x
Velikost
0,5 MB
Jazyk
český
ID projektu
6105
Poslední úprava
06.07.2015
Zobrazeno
1 287 x
Autor:
agata.kucova
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:

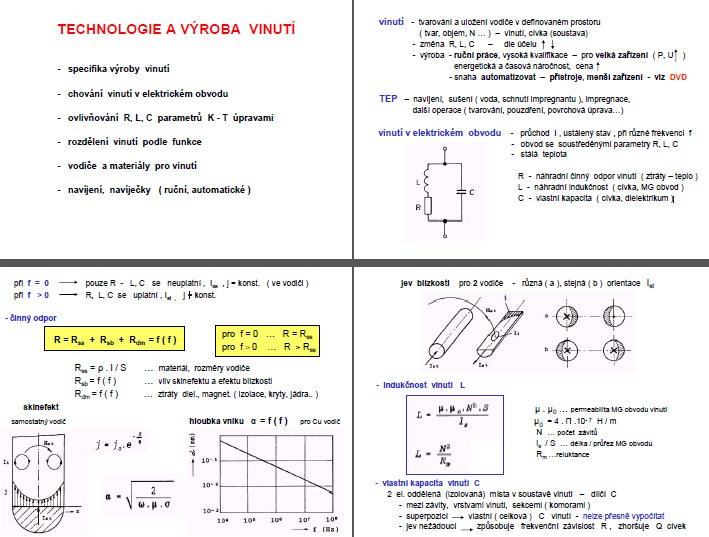

vinutí - tvarování a uložení vodiče v definovaném prostoru
( tvar, objem, N … ) - vinutí, cívka (soustava)
- změna R, L, C - dle účelu
- výroba - ruční práce, vysoká kvalifikace - pro velká zařízení ( P, U )
energetická a časová náročnost, cena
- snaha automatizovat - přístroje, menší zařízení - viz DVD
TEP - navíjení, sušení ( voda, schnutí impregnantu ), impregnace,
další operace ( tvarování, pouzdření, povrchová úprava…)
vinutí v elektrickém obvodu - průchod I , ustálený stav , při různé frekvenci f
- obvod se soustředěnými parametry R, L, C
- stálá teplota
R - náhradní činný odpor vinutí ( ztráty - teplo )
L - náhradní indukčnost ( cívka, MG obvod )
C - vlastní kapacita ( cívka, dielektrikum )

Klíčová slova:

vinutí

elektrický obvod

funkce

navíječky

navíjení

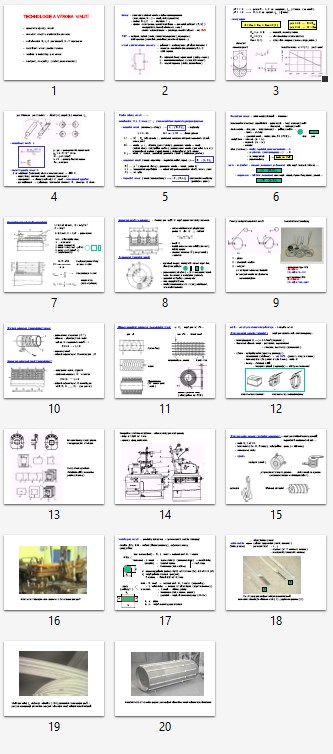

Obsah:
  • specifika výroby vinutí
    chování vinutí v elektrickém obvodu
    ovlivňování R, L, C parametrů K - T úpravami
    rozdělení vinutí podle funkce
    vodiče a materiály pro vinutí
    navíjení, navíječky ( ruční, automatické )
