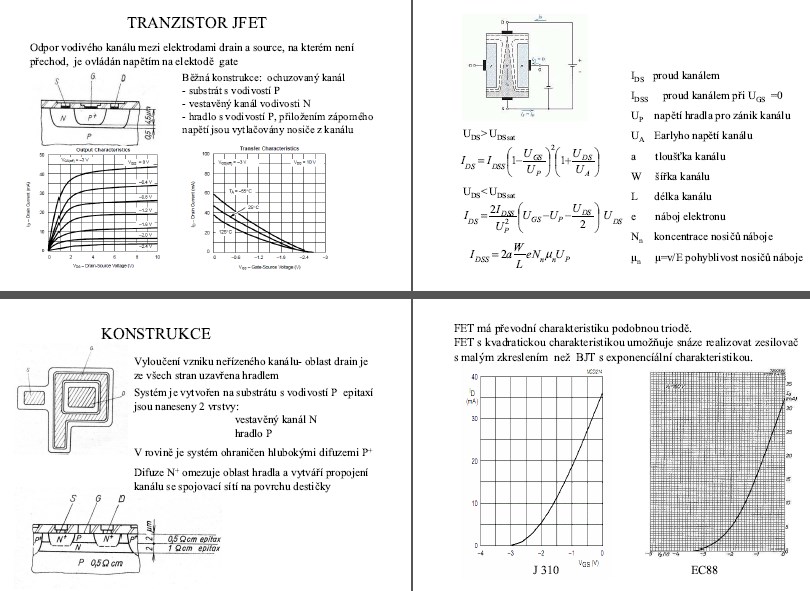

TRANZISTOR JFET
Odpor vodivého kanálu mezi elektrodami drain a source, na kterém není přechod, je ovládán napětím na elektrodě gate
Běžná konstrukce: ochuzovaný kanál
- substrát s vodivostí P
- vestavěný kanál vodivosti N
- hradlo s vodivostí P, přiložením záporného napětí jsou vytlačovány nosiče z kanálu
KONSTRUKCE
Vyloučení vzniku neřízeného kanálu- oblast drain je ze všech stran uzavřena hradlem
Systém je vytvořen na substrátu s vodivostí P epitaxí jsou naneseny 2 vrstvy:
vestavěný kanál N
hradlo P
V rovině je systém ohraničen hlubokými difúzemi P
Difúze N omezuje oblast hradla a vytváří propojení kanálu se spojovací sítí na povrchu destičky
Odpor vodivého kanálu mezi elektrodami drain a source, na kterém není přechod, je ovládán napětím na elektrodě gate
Běžná konstrukce: ochuzovaný kanál
- substrát s vodivostí P
- vestavěný kanál vodivosti N
- hradlo s vodivostí P, přiložením záporného napětí jsou vytlačovány nosiče z kanálu
KONSTRUKCE
Vyloučení vzniku neřízeného kanálu- oblast drain je ze všech stran uzavřena hradlem
Systém je vytvořen na substrátu s vodivostí P epitaxí jsou naneseny 2 vrstvy:
vestavěný kanál N
hradlo P
V rovině je systém ohraničen hlubokými difúzemi P
Difúze N omezuje oblast hradla a vytváří propojení kanálu se spojovací sítí na povrchu destičky
