Vady svarových spojů

Vady svarů

ČSN EN ISO 6520-1 Svařování a příbuzné procesy - Klasifikace geometrických vad kovových materiálů - Část 1: Tavné svařování (Leden 2008)
Vady v této normě jsou definovány jako nespojitosti ve svaru nebo jako odchylka od zamýšlené geometrie.

ČSN EN ISO 6520-2 Svařování a příbuzné procesy - Klasifikace geometrických vad kovových materiálů - Část 1: Tlakové svařování (Březen 2014)

Svary mají stupeň kvality podle druhu, velikosti a rozsahu vybraných vad. Pro metody tavného svařování jsou pro stanovení stupně kvality svaru k dispozici následující normy:

ČSN EN ISO 5817 Svařování - Svarové spoje oceli, niklu, titanu a jejich slitin zhotovené tavným svařováním (kromě elektronového a laserového svařování) - Určování stupňů kvality (Srpen 2014)

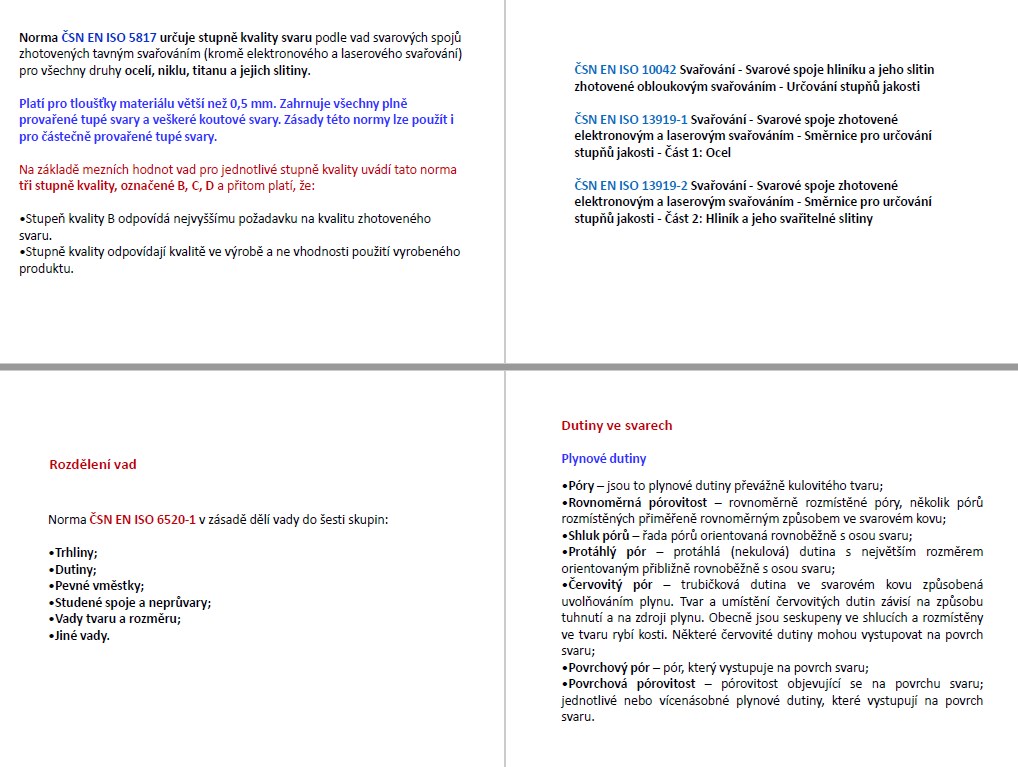

Norma ČSN EN ISO 5817 určuje stupně kvality svaru podle vad svarových spojů zhotovených tavným svařováním (kromě elektronového a laserového svařování) pro všechny druhy ocelí, niklu, titanu a jejich slitiny.

Platí pro tloušťky materiálu větší než 0,5 mm. Zahrnuje všechny plně provařené tupé svary a veškeré koutové svary. Zásady této normy lze použít i pro částečně provařené tupé svary.

Na základě mezních hodnot vad pro jednotlivé stupně kvality uvádí tato norma tři stupně kvality, označené B, C, D a přitom platí, že:
• Stupeň kvality B odpovídá nejvyššímu požadavku na kvalitu zhotoveného svaru.
• Stupně kvality odpovídají kvalitě ve výrobě a ne vhodnosti použití vyrobeného produktu.
