Konstrukční návrh ručního šroubového stahováku
«»
| Přípona .docx |
Typ projekt |
Stažené 3 x |
| Velikost 0,1 MB |
Jazyk český |
ID projektu 12132 |
| Poslední úprava 28.05.2018 |
Zobrazeno 1 188 x |
Autor: royal.cut |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
8 Kreditů - kvalita:
87,0% -
Stáhni
- Přidej na srovnání
- Univerzita:Technická univerzita v Liberci
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Části a mechanismy strojů
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:9 stran

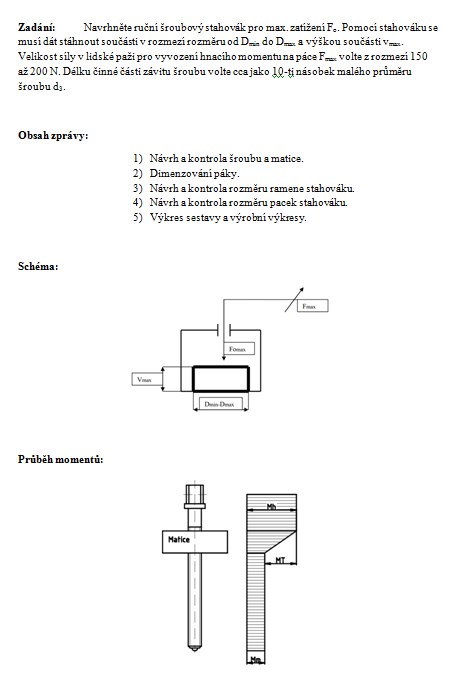

Zadání: Navrhněte ruční šroubový stahovák pro max. zatížení Fo. Pomocí stahováku se musí dát stáhnout součásti v rozmezí rozměru od Dmin do Dmax a výškou součásti vmax. Velikost síly v lidské paži pro vyvození hnacího momentu na páce Fmax volte z rozmezí 150 až 200 N. Délku činné části závitu šroubu volte cca jako 10-ti násobek malého průměru šroubu d3.
Obsah zprávy:
1) Návrh a kontrola šroubu a matice.
2) Dimenzování páky.
3) Návrh a kontrola rozměru ramene stahováku.
4) Návrh a kontrola rozměru pacek stahováku.
5) Výkres sestavy a výrobní výkresy.
Obsah zprávy:
1) Návrh a kontrola šroubu a matice.
2) Dimenzování páky.
3) Návrh a kontrola rozměru ramene stahováku.
4) Návrh a kontrola rozměru pacek stahováku.
5) Výkres sestavy a výrobní výkresy.
Klíčová slova:
rozměr šroubů
navržený závit
výška matice
dimenzování páky
ramene stahováku
Obsah:
- Návrh a výpočet rozměrů šroubu:
Předběžný výpočet malého průměru závitu šroubu:
Kontrola navrženého závitu:
Výpočet potřebné výšky matice:
Počet závitů matice z:
Výška matice h:
Učinnost šroubového stahováku při stahování:

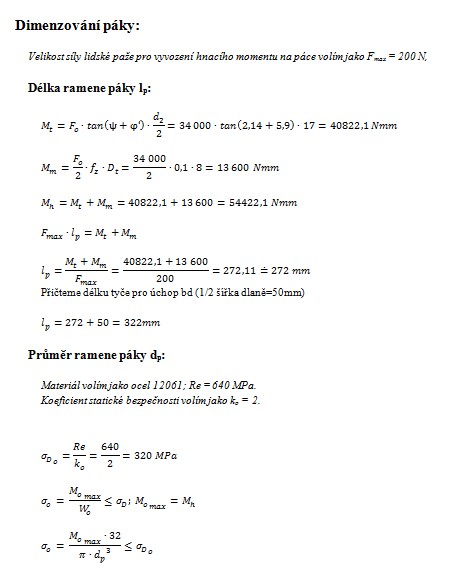

Dimenzování páky:
Délka ramene páky lp:
Průměr ramene páky dp:
Návrh a kontrola rozměrů ramene stahováku:
Návrh rozměrů v průřezu 3-3:

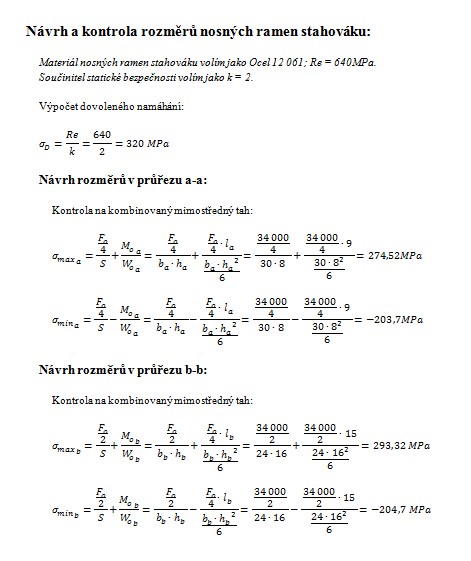

Návrh a kontrola rozměrů nosných ramen stahováku:
