Návrh číslicových systémů - projekt
«»
Popis:

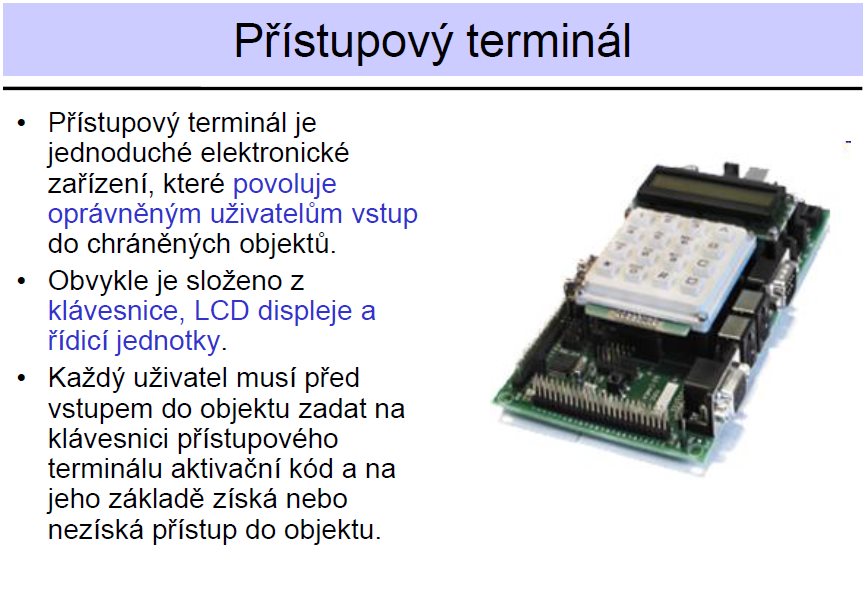

Přístupový terminál
•Přístupový terminál je jednoduché elektronické zařízení, které povoluje oprávněným uživatelům vstup do chráněných objektů.
•Obvykle je složeno z klávesnice, LCD displeje a řídicí jednotky.
•Každý uživatel musí před vstupem do objektu zadat na klávesnici přístupového terminálu aktivační kód a na jeho základě získá nebo nezíská přístup do objektu.
Potřebné nástroje
•Fitkit
-možné zapůjčit ve fakultní knihovně
•Software:
-čtyři možnosti instalace/používání vývojových nástrojů
1)instalace všech vývojových nástrojů
•Xilinx ISE WebPack (cca 10 GB) + MSP430-GCC (cca 50 MB) + QDevKit a USB ovladače pro FTDI FT2232 (cca 25 MB)
•návody na instalaci viz http://merlin.fit.vutbr.cz/FITkit/navody.html
2)instalace pouze QDevKit a USB ovladače pro FTDI FT2232
•překlad je realizován vzdáleně na školních serverech (je nutné být online)
•pro simulaci je třeba mít nainstalovaný ještě ModelSIM
3)práce na virtuálním stroji
•je vytvořen image pro VirtualBox/VMWare se všemi potřebnými nástroji
•stažení viz https://merlin.fit.vutbr.cz/FITkit/private/web/index.php?pg=download
4)práce na počítačích v CVT
•návod k použití vývojových nástrojů v CVT viz https://merlin.fit.vutbr.cz/FITkit/private/web/index.php?pg=navody&cl=20080220cvt
Klíčová slova:
přístup
terminál
FTDI
fitkit
obvody
architektura
vstup
výstup
Obsah:
- Projekt
Přístupový terminál
Potřebné nástroje
Architektura obvodu uvnitř FPGA
Vstup z klávesnice
Architektura obvodu uvnitř FPGA
Výstup na LCD display
Architektura obvodu uvnitř FPGA
Automat FSM

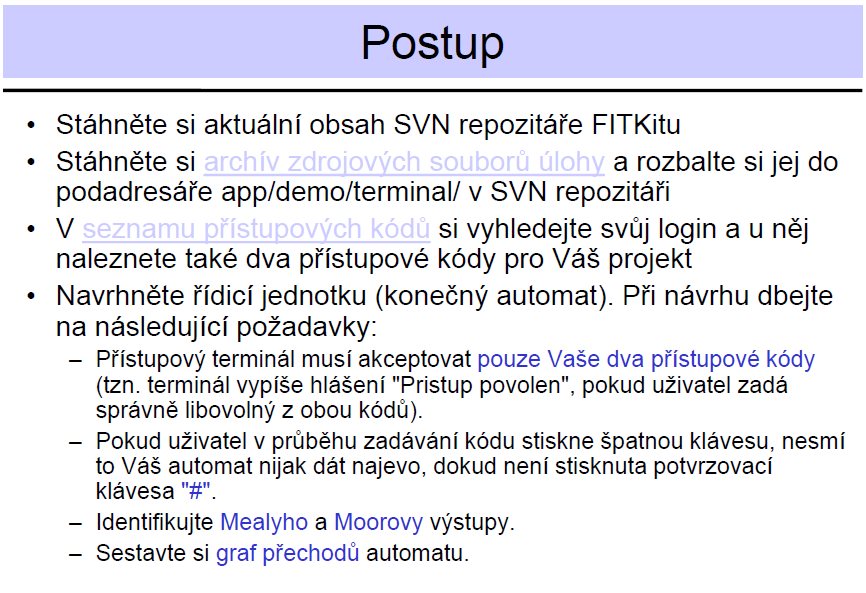

Postup
Výstupy projektu
