Návrh postupu výroby polotovaru šroubu
«»
| Přípona .docx |
Typ projekt |
Stažené 0 x |
| Velikost 0,1 MB |
Jazyk český |
ID projektu 6187 |
| Poslední úprava 13.07.2015 |
Zobrazeno 1 093 x |
Autor: agata.kucova |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
81,9% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta strojního inženýrství
- Kategorie:Technika » Strojírenství
- Předmět:Technologické procesy
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:4 stran
Pro zadané rozměry polotovaru šroubu:
1) Vypočítejte objem výchozího polotovaru.
2) Pro výchozí ∅D_2 (Varianta 2):
- a) Nakreslete a okótujte dílčí operace technologického postupu.
- b) Vypočítejte logaritmické přetvoření hlavy φ_Hlpo napěchování a dále protlačení
otvoru φ_ot , určete celkové přetvoření a vyneste hodnoty a vyneste je do sloupkového diagramu. Z křivky zpevnění stanovte hodnoty pevnosti a jednotlivých částí výlisku (přirozeného přetvárného odporu) a vyneste je do sloupkového diagramu.
3) Pro výchozí ∅D_(3 ) (Varianta 3):
- a) Nakreslete a okótujte dílčí operace technologického postupu.
- b) Vypočítejte logaritmické přetvoření dříku φ_dř po protlačení a dále log. přetvoření hlavy
po protlačení otvoru φ_ot , log. přetvoření vyneste do sloupkového diagramu. Z křivky zpevnění stanovte hodnoty pevnosti jednotlivých částí výlisku (přirozeného přetvárného odporu) a vyneste je do sloupkového diagramu.
1) Vypočítejte objem výchozího polotovaru.
2) Pro výchozí ∅D_2 (Varianta 2):
- a) Nakreslete a okótujte dílčí operace technologického postupu.
- b) Vypočítejte logaritmické přetvoření hlavy φ_Hlpo napěchování a dále protlačení
otvoru φ_ot , určete celkové přetvoření a vyneste hodnoty a vyneste je do sloupkového diagramu. Z křivky zpevnění stanovte hodnoty pevnosti a jednotlivých částí výlisku (přirozeného přetvárného odporu) a vyneste je do sloupkového diagramu.
3) Pro výchozí ∅D_(3 ) (Varianta 3):
- a) Nakreslete a okótujte dílčí operace technologického postupu.
- b) Vypočítejte logaritmické přetvoření dříku φ_dř po protlačení a dále log. přetvoření hlavy
po protlačení otvoru φ_ot , log. přetvoření vyneste do sloupkového diagramu. Z křivky zpevnění stanovte hodnoty pevnosti jednotlivých částí výlisku (přirozeného přetvárného odporu) a vyneste je do sloupkového diagramu.
Klíčová slova:
polotovar
šroub
postup výroby
kontrola
logaritmické přetvoření
Obsah:

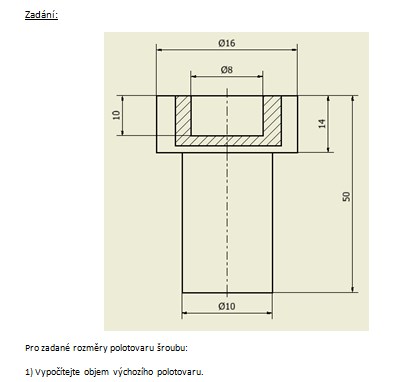

- Zadání:
Pro zadané rozměry polotovaru šroubu:
Výpočet ∅D_3 (položíme log. přetvoření tak aby se rovnaly):
Výpočet výšky polotovaru H_p:

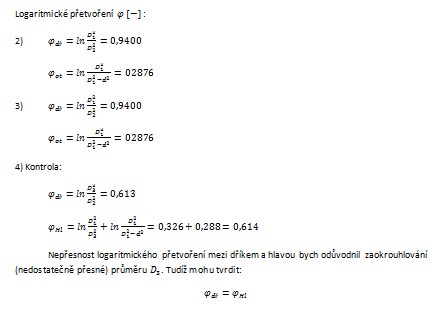

Logaritmické přetvoření φ [-] :
Materiál 13 240 měkce žíháno (teplota 25°C)
