Návrh ručního šroubového stahováku
«»
| Přípona .docx |
Typ projekt |
Stažené 1 x |
| Velikost 0,3 MB |
Jazyk český |
ID projektu 12125 |
| Poslední úprava 28.05.2018 |
Zobrazeno 1 059 x |
Autor: royal.cut |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
10 Kreditů - kvalita:
83,7% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Části a mechanismy strojů
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:9 stran
Zadání: Navrhněte ruční šroubový stahovák pro max. zatížení Fo= 60 [kN]. Pomocí stahováku se musí dát stáhnout součásti v rozmezí rozměru od Dmin= 60 [mm] do Dmax= 150 [mm]a výškou součásti vmax=120 [mm]. Velikost síly v lidské paži pro vyvození hnacího momentu na páce Fmax zvolte z rozmezí 150 až 200 N. Délku činné části závitu šroubu volte jako cca 10-ti násobek malého průměru šroubu d3.
Obsah zprávy:
1) Návrh a kontrola šroubu a matice.
2) Dimenzování páky.
3) Návrh a kontrola rozměru ramene stahováku.
4) Návrh a kontrola rozměrů pacek stahováku.
5) Výkres sestavy a výrobní výkresy.
Obsah zprávy:
1) Návrh a kontrola šroubu a matice.
2) Dimenzování páky.
3) Návrh a kontrola rozměru ramene stahováku.
4) Návrh a kontrola rozměrů pacek stahováku.
5) Výkres sestavy a výrobní výkresy.
Klíčová slova:
průběh momentu
dimenzování páky
nosné rameno
schéma
stahovák
konstrukce
Obsah:

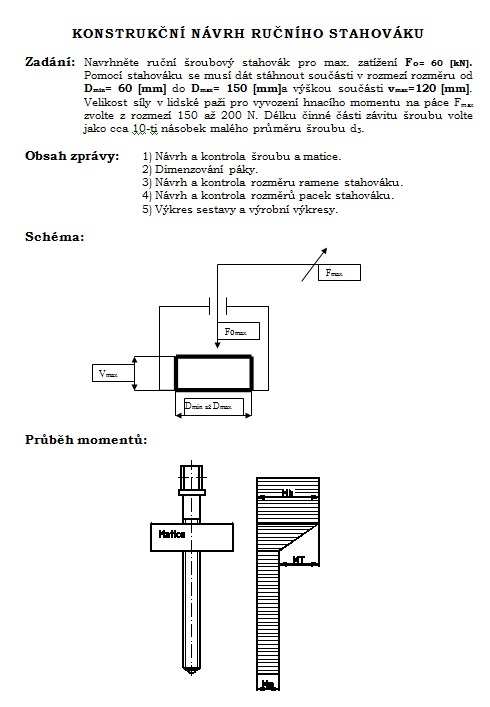

- Konstrukční návrh ručního stahováku
Zadání
Obsah zprávy
Schéma
Průběh momentů
1) Návrh a výpočet rozměrů šroubu:

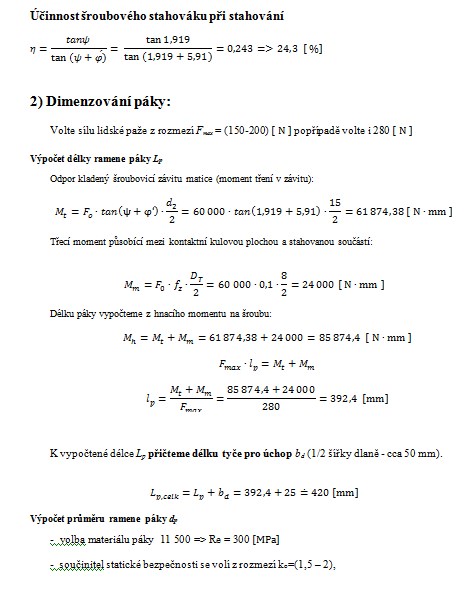

2) Dimenzování páky:
3) Návrh a kontrola rozměru ramene stahováku:

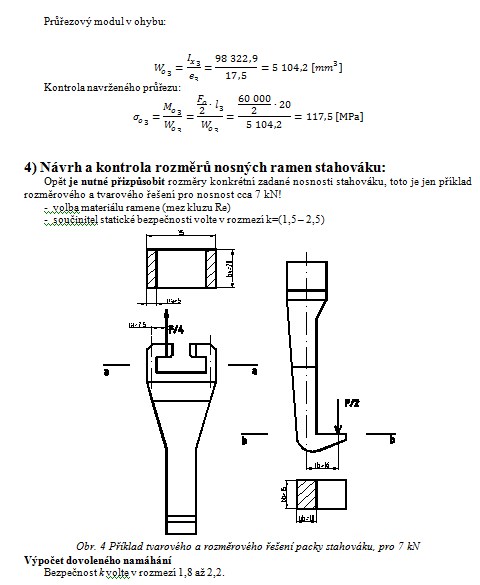

4) Návrh a kontrola rozměrů nosných ramen stahováku:
