Návrh, výpočet a montáž řemenového převodu

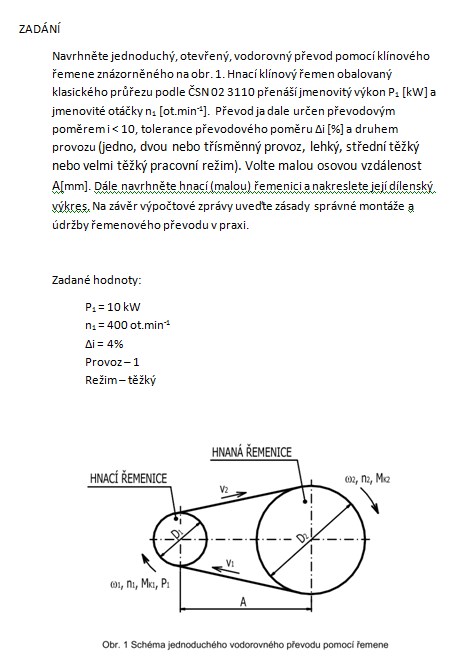

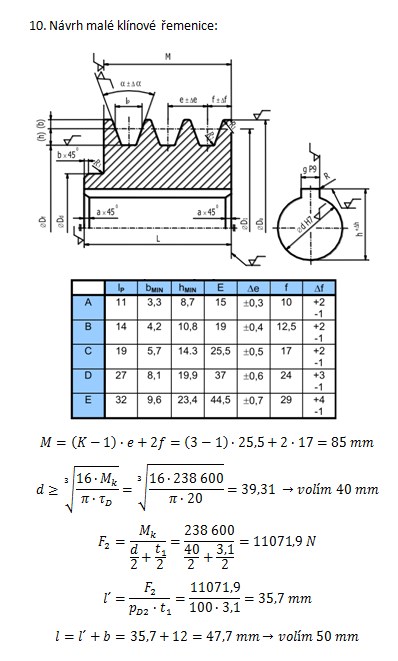

Navrhněte jednoduchý, otevřený, vodorovný převod pomocí klínového řemene znázorněného na obr. 1. Hnací klínový řemen obalovaný klasického průřezu podle ČSN 02 3110 přenáší jmenovitý výkon P1 [kW] a jmenovité otáčky n1 [ot.min-1]. Převod ja dale určen převodovým poměrem i ˂ 10, tolerance převodového poměru ∆i [%] a druhem provozu (jedno, dvou nebo třísměnný provoz, lehký, střední těžký nebo velmi těžký pracovní režim). Volte malou osovou vzdálenost A[mm]. Dále navrhněte hnací (malou) řemenici a nakreslete její dílenský výkres. Na závěr výpočtové zprávy uveďte zásady správné montáže a údržby řemenového převodu v praxi.

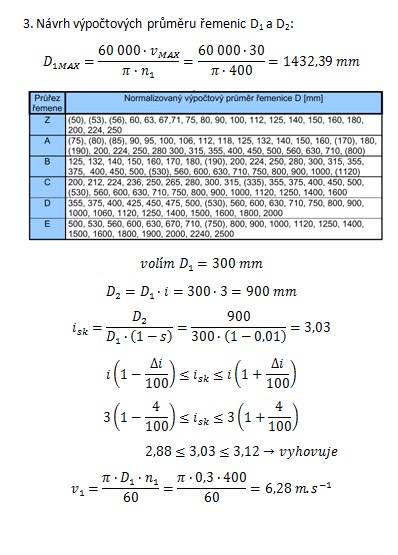

Zadané hodnoty:
P1 = 10 kW
n1 = 400 ot.min-1
∆i = 4%
Provoz - 1
Režim - těžký
