Signály a soustavy - Výkonový signál
«»
| Přípona .doc |
Typ projekt |
Stažené 0 x |
| Velikost 0,2 MB |
Jazyk český |
ID projektu 3125 |
| Poslední úprava 10.04.2014 |
Zobrazeno 1 232 x |
Autor: josef.trousil |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
83,0% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta elektrotechniky a informatiky
- Kategorie:Technika » Elektrotechnika
- Předmět:Signály a soustavy
- Studijní obor:-
- Ročník:1. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:10 stran

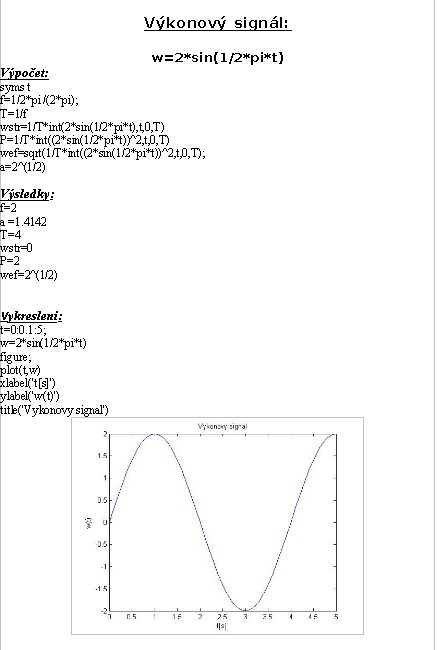

Výkonový signál:
w=2*sin(1/2*pi*t)
Výpočet:
syms t
f=1/2*pi /(2*pi);
T=1/f
wstr=1/T*int(2*sin(1/2*pi*t),t,0,T)
P=1/T*int((2*sin(1/2*pi*t))^2,t,0,T)
wef=sqrt(1/T*int((2*sin(1/2*pi*t))^2,t,0,T);
a=2^(1/2)
Výsledky:
f=2
a =1.4142
T=4
wstr=0
P=2
wef=2^(1/2)
Vykresleni:
t=0:0.1:5;
w=2*sin(1/2*pi*t)
figure;
plot(t,w)
xlabel('t[s]')
ylabel('w(t)')
title('Vykonovy signal')
w=2*sin(1/2*pi*t)
Výpočet:
syms t
f=1/2*pi /(2*pi);
T=1/f
wstr=1/T*int(2*sin(1/2*pi*t),t,0,T)
P=1/T*int((2*sin(1/2*pi*t))^2,t,0,T)
wef=sqrt(1/T*int((2*sin(1/2*pi*t))^2,t,0,T);
a=2^(1/2)
Výsledky:
f=2
a =1.4142
T=4
wstr=0
P=2
wef=2^(1/2)
Vykresleni:
t=0:0.1:5;
w=2*sin(1/2*pi*t)
figure;
plot(t,w)
xlabel('t[s]')
ylabel('w(t)')
title('Vykonovy signal')
Klíčová slova:
výkon
signál
výpočet
vykřeslení
spektrum
graf
korelace
Obsah:
- Výkonový signál:
Výpočet:
Výsledky:
Vykresleni:
Autokorelace výkonového signálu:
Spektrum výkonového signálu:
Energetický signál:
Výsledky:
Vykreslení grafu:

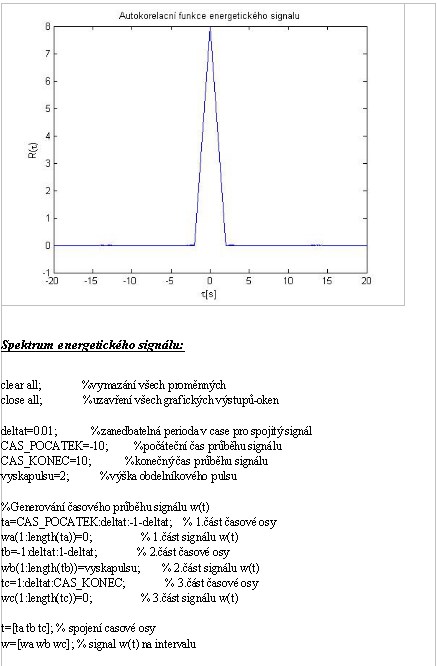

Autokorelace energetického signálu:
Spektrum energetického signálu:
