Technická zpráva postupového stříhání
Popis:
ZADÁNÍ
Navrhněte nástroj pro výrobu zadaného výstřižku (obr. 1), který je vyráběn z ocelového plechu jakosti 11 320. Netolerované rozměry výstřižku mají být vyrobeny v toleranci ISO 2768 - MK. Velikost série je plánována na 100 000 ks/rok. Výstřižek bude vyroben technologií po-stupného stříhání.
ÚKOLY:
1. Vytvoře zprávu pojednávající o návrhu nástroje.
2. Vytvořte výkresy sestavy postupného střihadla.
3. Vytvořte výkres střižnice.
4. Vytvořte výkres největšího střižníku.
ABSTRAKT
PETŘEK Lukáš: Výroba součásti postupným stříháním.
Projekt vypracovaný v rámci bakalářského studia oboru Strojírenská technologie předkládá Návrh technologie výroby výstřižku - dílce z ocelového plechu 11 320. Za technologii bylo zvoleno po-stupové stříhání. Střihadlo využívá normalizovaných komponent a je řešeno formou obvyklého stojánku upnutého na výstředníkovém lisu LEN 40 C. Střižník a střižnice jsou vyrobeny ze slitino-vé nástrojové oceli 19 436.9 (POLDI 2002), tepelně zpracované podle výkresové dokumentace.
Klíčová slova:
střižnice
střižník
varianta
lis
ocel 11320
strojírenství
technologie
nástřih
Obsah:
- Obsah
Zadání
Abstrakt a klíčová slova
Bibliografická citace
Čestné prohlášení
Obsah

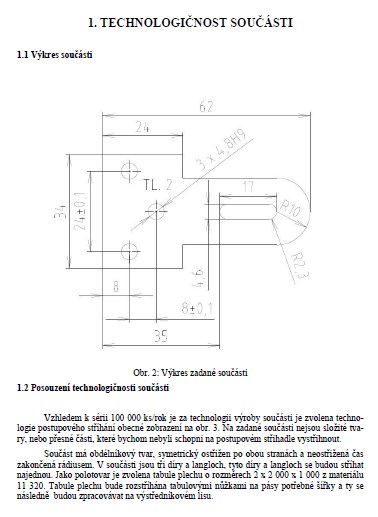

1.Technologičnost součásti -8-
1.1Výkres součásti -8-
1.2 Posouzení technologičnosti součásti -8-
2. Návrh postupového stříhání -9-
2.1 Nástřihový plán -9-
2.1.1 Varianta 1 -10-
2.1.2 Varianta 2 -11-
2.1.3 Varianta 3 -12-
2.1.4 Varianta 4 -13-
2.1.5 Varianta 5 -14-
2.1.6 Varianta 6 -15-
2.1.7 Varianta 7 -16-
2.1.8 Varianta 8 -17-
2.1.9 Volba nejvýhodnější varianty -18-
2.2 Výpočet využití materiálu a celková spotřeba materiálu -18-
2.2.1 Procentuální využití u varianty 5 -18- - 19
2.2.2 Skutečná spotřeba materiálu a množství odpadu v kg pro danou sérii -19-
2.3 Nástřihový plán -20-
3. Volba stroje -20-
3.1 Výpočet střižných sil a práce -20-
3.1.1 Výpočet střižných sil -20-
3.1.2 Výpočet síly f1 -20-
3.1.3 Výpočet síly f2 -21-
3.1.4 Výpočet síly f3 -21-
3.1.5 Výpočet síly f4 -21-
3.1.6 Výpočet síly f5 -21-
3.1.7 Výpočet práce a -21-
3.2 Výpočet těžiště působení výsledné střižné síly fs -21-
3.2.1 Výpočet působení výsledné síl fs o ose x -21- - 22
3.2.2 Výpočet působení výsledné síl fs o ose y -22- - 23
3.3 Výběr stroje -23-
4. Stanovení rozměrú střižníků a střižnic -23-
4.1 Stanovení střižné vůle -23-
4.2 Stanovení rozměrů střižníků a střižnice -24-
4.2.1 Vystřihování střižnice -24-
4.2.2 Vystřihování střižníku -24-
4.2.3 Děrování střižnice -25-
4.2.4 Děrování střižníku -25-
4.3 Kontrola střižníku na otlačení -26- - 27
4.4 Kontrola střižníku na vzpěr -27-

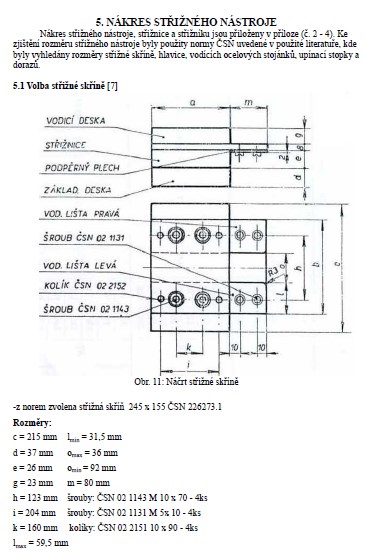

5. Nákres střižného nástroje -28-
5.1 Volba střižné skříně -28-
5.2 Volba hlavice -29-
5.3 Volba vodících ocelových stojánků -30-
5.4 Volba upínací stopky -31-
5.5 Volba dorazu -31-
5.5.1 Zpětný doraz -31- - 32
5.5.2 Načínací doraz -32-
5.5.3 Načínací doraz pro druhou řadu výstřižků -33-
6. Závěr -34-
7. Seznam použotých symbolů a zkratek -35-
8. Seznam použitých zdrojů -36-
9.Seznam příloh -37-
Zdroje:
- NORMA ČSN 22 6015: Střihadla a střižné vůle, směrnice pro výpočet a konstrukci, 14.11.1975, Praha, vydavatelství úřadu pro normalizaci a měření.
- NORMA ČSN 22 6060: Dorazy, 27.11.1974, Praha, vydavatelství úřadu pro normalizaci a měření.
- NORMA ČSN 22 6208: Přiřazení hlavic ke střižným skříním, 21.5.1969, Praha, vydavatelství úřadu pro normalizaci a měření.
- NORMA ČSN 22 6235: Vodící ocelové stojánky s pracovní plochou obdélníkovou se sloupky za pracovní plochou, 21.5.1969, Praha, vydavatelství úřadu pro normalizaci a měření.
- NORMA ČSN 22 6264: Stopky lisovacích nástrojů pro tváření bez ohřevu, 5.9.1974, Praha, vydavatelství úřadu pro normalizaci a měření.
- NORMA ČSN 22 6285: Hlavice pravoúhle k vodícím stojánkům, 21.5.1969, Praha, vydavatelství úřadu pro normalizaci a měření.
- NORMA ČSN 22 6273: Střižné skříně-zesílené provedení, 21.5.1969, Praha, vydavatelství úřadu pro normalizaci a měření.
