Technologický projekt výroby hřídele - Ročníkový projekt II - obrábění
«»
| Přípona .doc |
Typ projekt |
Stažené 2 x |
| Velikost 1,8 MB |
Jazyk český |
ID projektu 6173 |
| Poslední úprava 13.07.2015 |
Zobrazeno 2 224 x |
Autor: agata.kucova |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
97,7% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta strojního inženýrství
- Kategorie:Technika » Strojírenství
- Předmět:Ročníkový projekt II - obrábění
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:22 stran

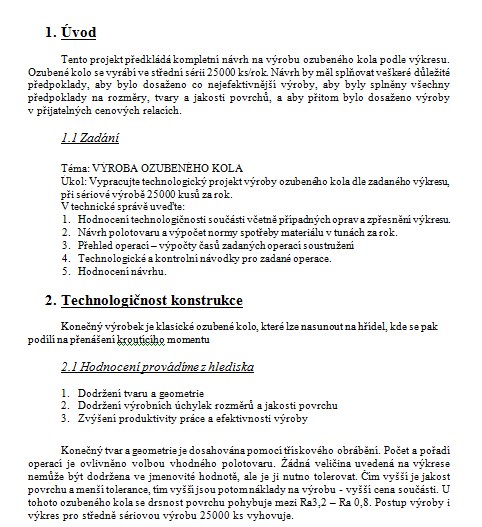

1. Úvod
Tento projekt předkládá kompletní návrh na výrobu ozubeného kola podle výkresu.
Ozubené kolo se vyrábí ve střední sérii 25000 ks/rok. Návrh by měl splňovat veškeré důležité předpoklady, aby bylo dosaženo co nejefektivnější výroby, aby byly splněny všechny předpoklady na rozměry, tvary a jakosti povrchů, a aby přitom bylo dosaženo výroby v přijatelných cenových relacích.
1.1 Zadání
Téma: VÝROBA OZUBENÉHO KOLA
Úkol: Vypracujte technologický projekt výroby ozubeného kola dle zadaného výkresu, při sériové výrobě 25000 kusů za rok.
V technické správě uveďte:
1. Hodnocení technologičnosti součásti včetně případných oprav a zpřesnění výkresu.
2. Návrh polotovaru a výpočet normy spotřeby materiálu v tunách za rok.
3. Přehled operací - výpočty časů zadaných operací soustružení
4. Technologické a kontrolní návodky pro zadané operace.
5. Hodnocení návrhu.
Tento projekt předkládá kompletní návrh na výrobu ozubeného kola podle výkresu.
Ozubené kolo se vyrábí ve střední sérii 25000 ks/rok. Návrh by měl splňovat veškeré důležité předpoklady, aby bylo dosaženo co nejefektivnější výroby, aby byly splněny všechny předpoklady na rozměry, tvary a jakosti povrchů, a aby přitom bylo dosaženo výroby v přijatelných cenových relacích.
1.1 Zadání
Téma: VÝROBA OZUBENÉHO KOLA
Úkol: Vypracujte technologický projekt výroby ozubeného kola dle zadaného výkresu, při sériové výrobě 25000 kusů za rok.
V technické správě uveďte:
1. Hodnocení technologičnosti součásti včetně případných oprav a zpřesnění výkresu.
2. Návrh polotovaru a výpočet normy spotřeby materiálu v tunách za rok.
3. Přehled operací - výpočty časů zadaných operací soustružení
4. Technologické a kontrolní návodky pro zadané operace.
5. Hodnocení návrhu.
Klíčová slova:
konstrukce
technologie
soustružení
fréza
nářadí
mzdy
stroje
Obsah:
- 1. Úvod -3-
1.1. Zadání -3-
2. Technologičnost konstrukce -3-
2.1. Předpokládaná funkčnost součásti -3-
2.2. Volba materiálu -3-
3. Výpočet spotřeby materiálu -4-
4. Popis použitých technologií -5-
4.1. Soustružení -5-
4.2. Frézování -6-
4.3. Protahování -6-
4.4. Broušení -6-
5. Technologický postup -7-
6. Popis použitých strojů -7-
7. Popis nástrojů -11-
7.1. Soustružnické -11-
7.2. Vrtací -12-
7.3. Odvalovací fréza -13-
7.4. Brousící kotouč -14-
8. Ekonomické zhodnocení -14-

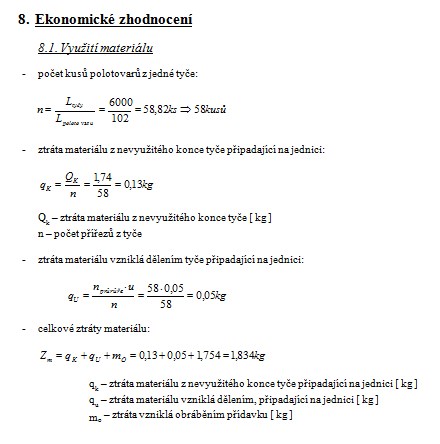

8.1. Využití materiálu -14-
8.2. Strojníh časy -15-
8.3. Nářadí -19-
8.4. Stroje -20-
8.5. Mzdy -20-
8.6. Odhad ceny výrobku -21-
9. Závěr -21-
10. Seznam použité literatury -21-
Zdroje:
- Prof.Ing.Karel Kocman,DrSc.,Doc.Ing.Jiří Perníkář,CSc.: Ročníkový projekt II - obrábění VUT FSI BRNO 2002
- Třídník výrobních strojů a zařízení ve strojírenství 1981
- Internet
