Verifikace transfigurace

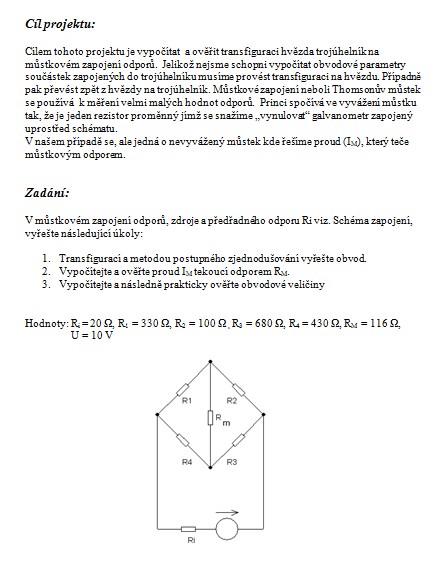

Cíl projektu:

Cílem tohoto projektu je vypočítat a ověřit transfiguraci hvězda trojúhelník na můstkovém zapojení odporů. Jelikož nejsme schopni vypočítat obvodové parametry součástek zapojených do trojúhelníku musíme provést transfiguraci na hvězdu. Případně pak převést zpět z hvězdy na trojúhelník. Můstkové zapojení neboli Thomsonův můstek se používá k měření velmi malých hodnot odporů. Princi spočívá ve vyvážení můstku tak, že je jeden rezistor proměnný jímž se snažíme „vynulovat“ galvanometr zapojený uprostřed schématu.
V našem případě se, ale jedná o nevyvážený můstek kde řešíme proud (IM), který teče můstkovým odporem.

Zadání:

V můstkovém zapojení odporů, zdroje a předřadného odporu Ri viz. Schéma zapojení, vyřešte následující úkoly:

1. Transfigurací a metodou postupného zjednodušování vyřešte obvod.

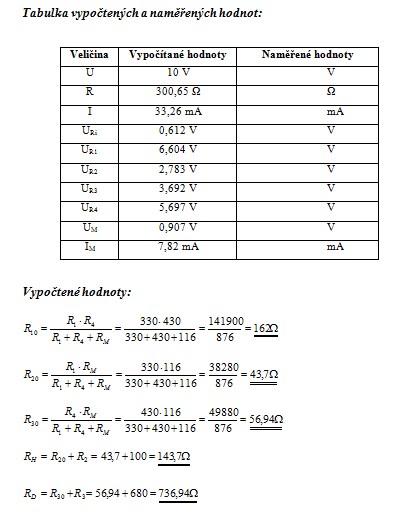

2. Vypočítejte a ověřte proud IM tekoucí odporem RM.
3. Vypočítejte a následně prakticky ověřte obvodové veličiny
