Popis:

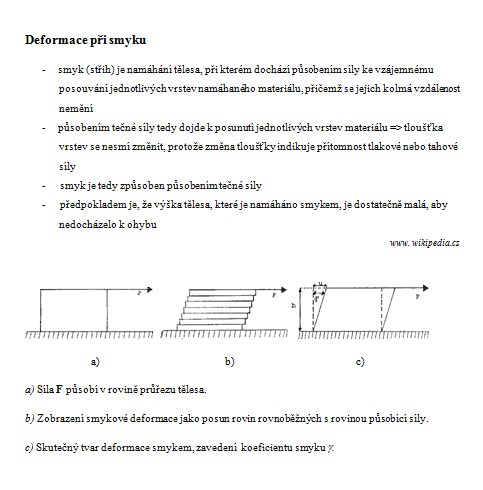

Deformace při smyku
- smyk (střih) je namáhání tělesa, při kterém dochází působením síly ke vzájemnému posouvání jednotlivých vrstev namáhaného materiálu, přičemž se jejich kolmá vzdálenost nemění
- působením tečné síly tedy dojde k posunutí jednotlivých vrstev materiálu => tloušťka vrstev se nesmí změnit, protože změna tloušťky indikuje přítomnost tlakové nebo tahové síly
- smyk je tedy způsoben působením tečné síly
- předpokladem je, že výška tělesa, které je namáháno smykem, je dostatečně malá, aby nedocházelo k ohybu
a) Síla F působí v rovině průřezu tělesa.
b) Zobrazení smykové deformace jako posun rovin rovnoběžných s rovinou působící síly.
c) Skutečný tvar deformace smykem, zavedení koeficientu smyku.
Klíčová slova:
deformace
šmyk
hookův zákon
střih
pevnost
rovnice
pružnost
Obsah:
- Deformace při smyku

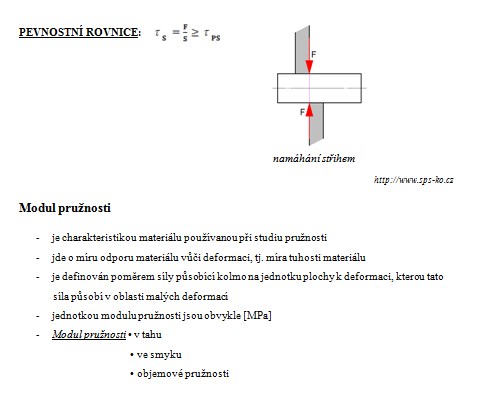

PEVNOSTNÍ ROVNICE:
Hookův zákon pro smyk
Deformace při střihu
Modul pružnosti
Modul pružnosti ve smyku
Přehled použitých zdrojů :
