Referát z předmětu Technologie - téma Metrologie
«»
| Přípona .doc |
Typ referát |
Stažené 0 x |
| Velikost 1,1 MB |
Jazyk český |
ID projektu 7769 |
| Poslední úprava 04.04.2016 |
Zobrazeno 1 500 x |
Autor: mira.hejda |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
89,6% -
Stáhni
- Přidej na srovnání
- Univerzita:České vysoké učení technické v Praze
- Fakulta:Fakulta strojní
- Kategorie:Technika » Technologie
- Předmět:Technologie
- Studijní obor:-
- Ročník:2. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:17 stran

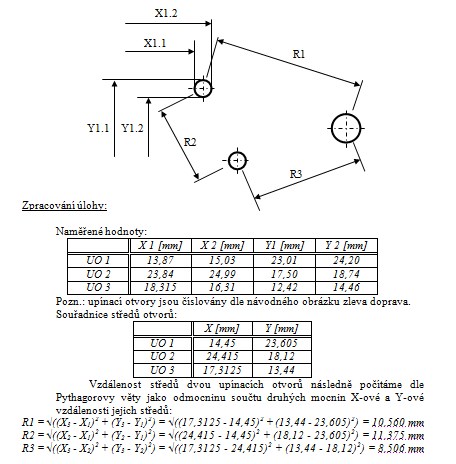

Měření na profilprojektoru
Zadání:
Určete rozteče (R1, R2, R3) tří upínacích otvorů pružinové planžety. K měření použijte profilprojektor.
Postup:
Proměřovanou součást umístěte na sklo profilprojektoru do takové polohy, aby při možném posuvu stolku v osách X a Y (25 mm) osový kříž na matnici projektoru obsáhl všechny tři otvory.
Změřte polohu tečen k proměřovaným otvorům v ose X a v ose Y. Z naměřených hodnot vypočítejte polohu středu otvorů a jejich rozteče.
Zadání:
Určete rozteče (R1, R2, R3) tří upínacích otvorů pružinové planžety. K měření použijte profilprojektor.
Postup:
Proměřovanou součást umístěte na sklo profilprojektoru do takové polohy, aby při možném posuvu stolku v osách X a Y (25 mm) osový kříž na matnici projektoru obsáhl všechny tři otvory.
Změřte polohu tečen k proměřovaným otvorům v ose X a v ose Y. Z naměřených hodnot vypočítejte polohu středu otvorů a jejich rozteče.
Klíčová slova:
profilprojektor
mikrokátor
mikroskop
čelní házení
ozubené kolo
nepřesnost
Obsah:
- 1. Měření na profilprojektoru
2. Kontrola válečkového kalibru na mikrokátoru
3. Měření kužele na dílenském mikroskopu
4. Měření úhlů optickým úhloměrem.
5. Měření čelního házení
6. Měření házení upínacího trnu

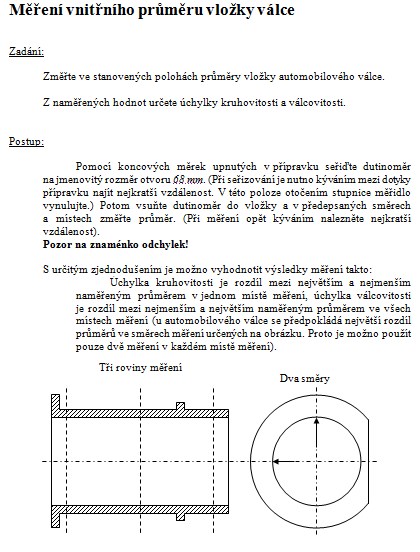

7. Měření vnitřního průměru vložky válce
8. Měření závitů třídrátkovou metodou
9. Měření závitu na dílenském mikroskopu
10. Měření ozubeného kola
11. Provozní nepřesnost stroje a ukazatel ekonomické nepřesnosti
