Elektrotechnické materiály a prostředí - Magnetické materiály
«»
| Přípona .doc |
Typ semestrální práce |
Stažené 0 x |
| Velikost 0,7 MB |
Jazyk český |
ID projektu 5647 |
| Poslední úprava 27.04.2015 |
Zobrazeno 1 652 x |
Autor: petr.cerny |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
4 Kreditů - kvalita:
91,8% -
Stáhni
- Přidej na srovnání
- Univerzita:Západočeská univerzita v Plzni
- Fakulta:Fakulta strojní
- Kategorie:Technika » Elektrotechnika
- Předmět:Elektrotechnické materiály a prostředí
- Studijní obor:-
- Ročník:1. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:14 stran

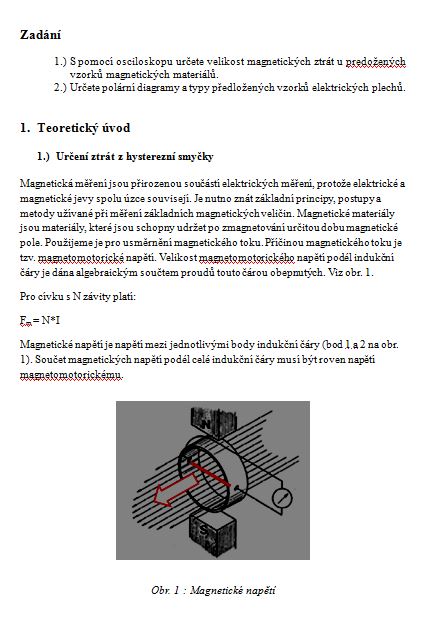

Zadání
1.) S pomocí osciloskopu určete velikost magnetických ztrát u predožených vzorků magnetických materiálů.
2.) Určete polární diagramy a typy předložených vzorků elektrických plechů.
1. Teoretický úvod
1.) Určení ztrát z hysterezní smyčky
Magnetická měření jsou přirozenou součástí elektrických měření, protože elektrické a magnetické jevy spolu úzce souvisejí. Je nutno znát základní principy, postupy a metody užívané při měření základních magnetických veličin. Magnetické materiály jsou materiály, které jsou schopny udržet po zmagnetování určitou dobu magnetické pole. Použijeme je pro usměrnění magnetického toku. Příčinou magnetického toku je tzv. magnetomotorické napětí. Velikost magnetomotorického napětí podél indukční čáry je dána algebraickým součtem proudů touto čárou obepnutých. Viz obr. 1.
1.) S pomocí osciloskopu určete velikost magnetických ztrát u predožených vzorků magnetických materiálů.
2.) Určete polární diagramy a typy předložených vzorků elektrických plechů.
1. Teoretický úvod
1.) Určení ztrát z hysterezní smyčky
Magnetická měření jsou přirozenou součástí elektrických měření, protože elektrické a magnetické jevy spolu úzce souvisejí. Je nutno znát základní principy, postupy a metody užívané při měření základních magnetických veličin. Magnetické materiály jsou materiály, které jsou schopny udržet po zmagnetování určitou dobu magnetické pole. Použijeme je pro usměrnění magnetického toku. Příčinou magnetického toku je tzv. magnetomotorické napětí. Velikost magnetomotorického napětí podél indukční čáry je dána algebraickým součtem proudů touto čárou obepnutých. Viz obr. 1.
Klíčová slova:
magnetické materiály
hysterezní smyčky
ferometr
schéma zapojení
výpočet
grafy
Obsah:
- Zadání
1. Teoretický úvod
1.) Určení ztrát z hysterezní smyčky
2.) Určení orientace elektrotechnických plechů pomocí ferometru

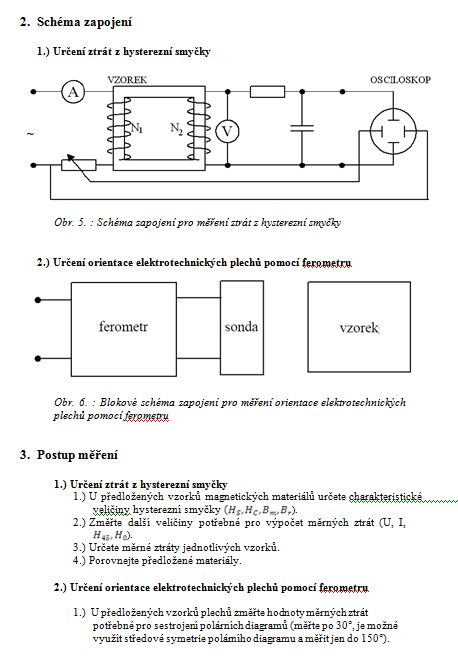

2. Schéma zapojení
1.) Určení ztrát z hysterezní smyčky
2.) Určení orientace elektrotechnických plechů pomocí ferometru
3. Postup měření
1.) Určení ztrát z hysterezní smyčky
2.) Určení orientace elektrotechnických plechů pomocí ferometru
4. Naměřené a dopočítané hodnoty
1.) Určení ztrát z hystrezni smyčky
2.) Určení orientace elektrotechnických plechů pomocí ferometru
5. Příklad výpočtu
1.) Určení ztrát z hystrezni smyčky
6. Grafy
1.) Určení ztrát z hysterezní smyčky
2.) Určení orientace elektrotechnických plechů pomocí ferometru
7. Použité přístroje a parametry prostředí
8. Závěr
