Hřeben - Návrh vstřikovací formy - Formy pro zpracování plastů
«»
| Přípona |
Typ semestrální práce |
Stažené 1 x |
| Velikost 1,6 MB |
Jazyk český |
ID projektu 12350 |
| Poslední úprava 02.07.2018 |
Zobrazeno 871 x |
Autor: snoopydogg |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
10 Kreditů - kvalita:
81,1% -
Stáhni
- Přidej na srovnání
- Univerzita:Technická univerzita v Liberci
- Fakulta:Fakulta strojní
- Kategorie:Technika » Technologie
- Předmět:Formy pro zpracování plastů
- Studijní obor:-
- Ročník:-
- Formát:PDF dokument (.pdf)
- Rozsah A4:19 stran
Zadání
Navrhněte dvounásobnou vstřikovací formu pro zvolený výrobek.
Doporučený postup
1. Volba výrobku (změřit, zvážit)
2. Volba materiálu
3. Násobnost -> stroj (velikost formy)
4. Výpočet rozměrové tvarové dutiny formy
5. Návrh vtokového systému
6. Výpočet temperančního systému
7. Návrh odvzdušnení
8. Výpočet vyhazovačích sil
9. Konstrukce
Navrhněte dvounásobnou vstřikovací formu pro zvolený výrobek.
Doporučený postup
1. Volba výrobku (změřit, zvážit)
2. Volba materiálu
3. Násobnost -> stroj (velikost formy)
4. Výpočet rozměrové tvarové dutiny formy
5. Návrh vtokového systému
6. Výpočet temperančního systému
7. Návrh odvzdušnení
8. Výpočet vyhazovačích sil
9. Konstrukce
Klíčová slova:
parametry výrobku
návrh formy
vstřikovací cyklus
uzavírací síla
tepelná bilance
chlazení
Obsah:
- Zadání

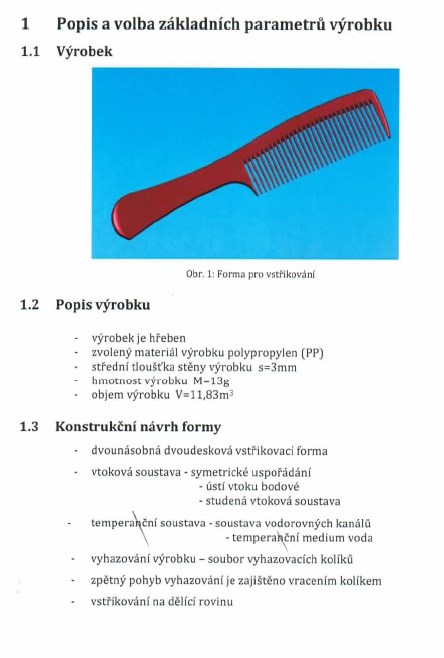

1 Popis a volba základních parametru výrobku
1.1 Výrobek
1.2 Popis výrobku
1.3 Konstrukční návrh formy
1.4 Materiál výrobku
2 Návrh vtokové soustavy
2.1 Návrh rozváděcího kanálu
2.2 Průměr vtokového kužele
3 Výpočet hlavních parametru pro volbu vstřikovacího lisu
3.1 Čas vstřikovacího cyklu
3.2 Vstřikovací kapacita
3.3 Plastikační kapacita
3.4 Uzavírací síla
3.5 Volba vstřikovacího stroje

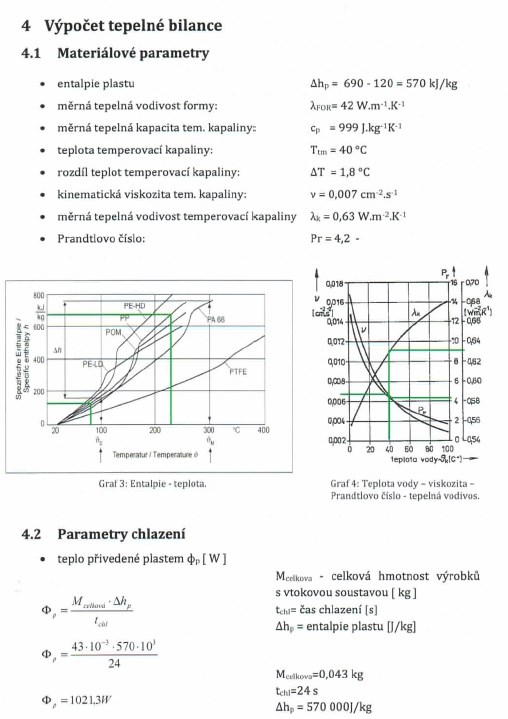

4 Výpočet tepelné bilance
4.1 Materiálové parametry
4.2 Parametry chlazení
5 Smrštění, rozměry tvarové dutiny formy

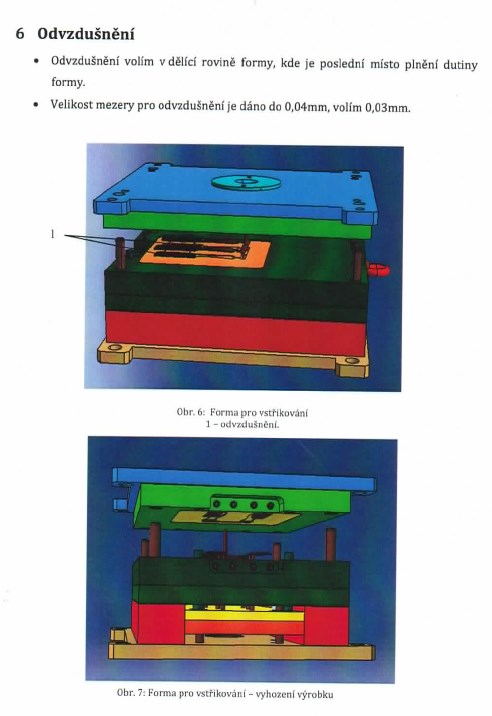

6 Odvzdušnění
Přílohy: - výkres sestavy formy
- výrobní výkres formy
