Integrovaný mechanický převod - návrh konstrukce a výpočtová zpráva
«»
| Přípona .doc |
Typ semestrální práce |
Stažené 3 x |
| Velikost 0,7 MB |
Jazyk český |
ID projektu 12109 |
| Poslední úprava 28.05.2018 |
Zobrazeno 1 220 x |
Autor: royal.cut |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
12 Kreditů - kvalita:
90,7% -
Stáhni
- Přidej na srovnání
- Univerzita:Technická univerzita v Liberci
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Části strojů
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:37 stran
Specifikace požadavků:
a) výkres sestavy převodovky s ozubenými koly včetně hnaného prvku vstupního převodu a hnacího prvku výstupního převodu
b) výpočet vstupního převodu s rozměrovou skicou
c) výpočet kuželočelního ozubeného převodu s koly s přímými zuby, příp. s řazením nebo reverzací
d) výpočet výstupního převodu s rozměrovou skicou
Zadání
Vstupní výkon: P = 14kW
Požadovaná životnost převodu: Lh = 8000 hodin
Místo A vstupního výkonu: xA = 350, yA = 800, zA = -400
Vstupní otáčky: nAx = 940 (1/min), nAy = 0, nAz = 0
Druh vstupního převodu: spojka
Místo odváděného výkonu: xB = 300, yB = -300, zB = -200
Výstupní otáčky: nBx = 0, nBy = 0, nBz = 118 (1/min)
Druh výstupního převodu: řetězový převod
Datum převzetí zadání: 8.3.2008
Termín odevzdání semestrální práce: nejpozději 1. týden zkouškového období
Přídavná vlastnost : alternativní redukce výstupních otáček na 50%
a) výkres sestavy převodovky s ozubenými koly včetně hnaného prvku vstupního převodu a hnacího prvku výstupního převodu
b) výpočet vstupního převodu s rozměrovou skicou
c) výpočet kuželočelního ozubeného převodu s koly s přímými zuby, příp. s řazením nebo reverzací
d) výpočet výstupního převodu s rozměrovou skicou
Zadání
Vstupní výkon: P = 14kW
Požadovaná životnost převodu: Lh = 8000 hodin
Místo A vstupního výkonu: xA = 350, yA = 800, zA = -400
Vstupní otáčky: nAx = 940 (1/min), nAy = 0, nAz = 0
Druh vstupního převodu: spojka
Místo odváděného výkonu: xB = 300, yB = -300, zB = -200
Výstupní otáčky: nBx = 0, nBy = 0, nBz = 118 (1/min)
Druh výstupního převodu: řetězový převod
Datum převzetí zadání: 8.3.2008
Termín odevzdání semestrální práce: nejpozději 1. týden zkouškového období
Přídavná vlastnost : alternativní redukce výstupních otáček na 50%
Klíčová slova:
mechanický převod
výpočet hřídelů
výpočet ložisk
válečkový řetěz
ozubená kola
Obsah:
- Zadání

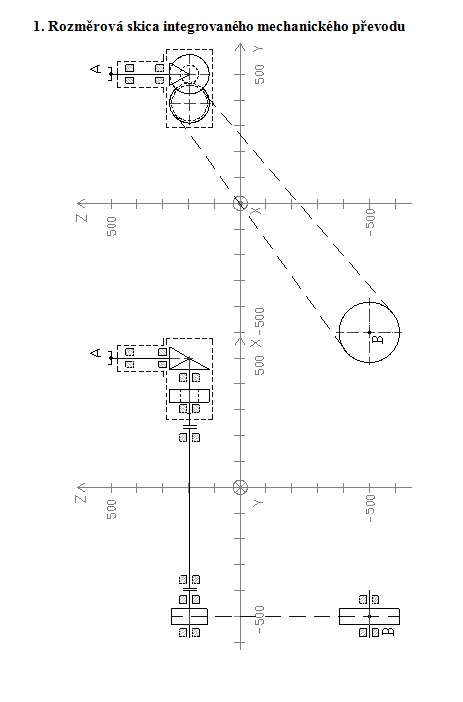

1. Rozměrová skica integrovaného mechanického převodu
2. Výpočet kuželočelního ozubeného převodu s koly s přímými zuby

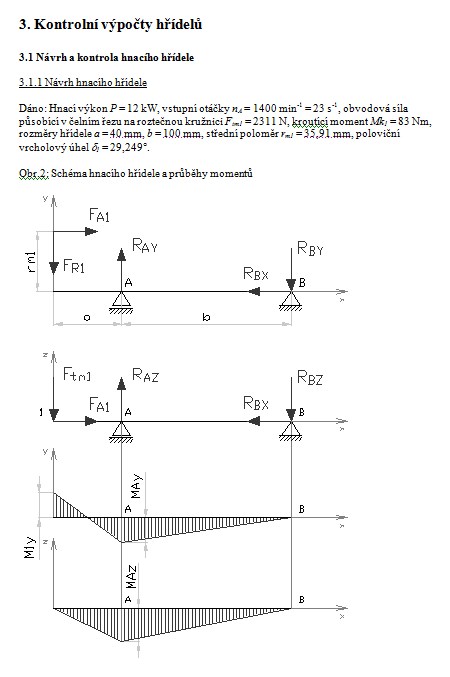

3. Kontrolní výpočty hřídelů
4. Výpočty ložisek

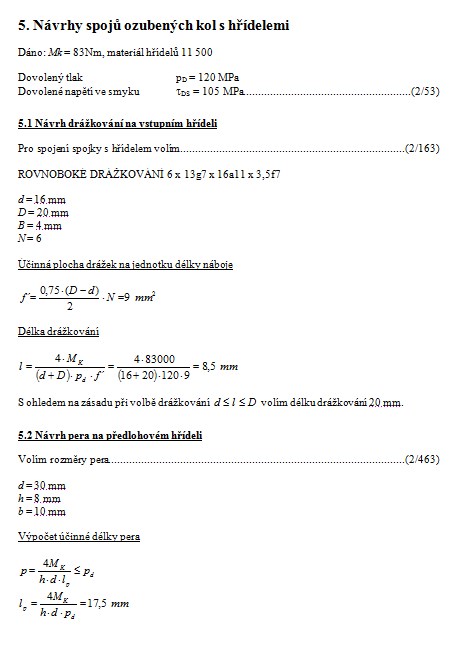

5. Návrhy spojů ozubených kol s hřídelemi
6. Návrh převodu válečkovým řetězem
7. Seznam literatury
