Kalibrace tlakového čidla
«»
| Přípona .doc |
Typ semestrální práce |
Stažené 0 x |
| Velikost 0,1 MB |
Jazyk český |
ID projektu 13005 |
| Poslední úprava 19.11.2018 |
Zobrazeno 507 x |
Autor: winnetou |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
10 Kreditů - kvalita:
78,1% -
Stáhni
- Přidej na srovnání
- Univerzita:Západočeská univerzita v Plzni
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Zkoušení energetických strojů
- Studijní obor:-
- Ročník:5. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:6 stran

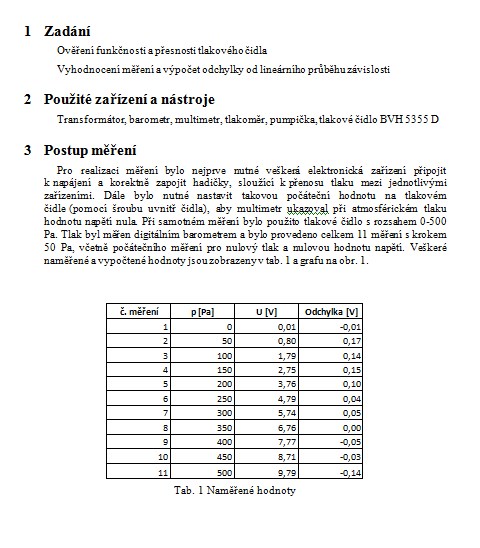

1 Zadání
Ověření funkčnosti a přesnosti tlakového čidla
Vyhodnocení měření a výpočet odchylky od lineárního průběhu závislosti
2 Použité zařízení a nástroje
Transformátor, barometr, multimetr, tlakoměr, pumpička, tlakové čidlo BVH 5355 D
3 Postup měření

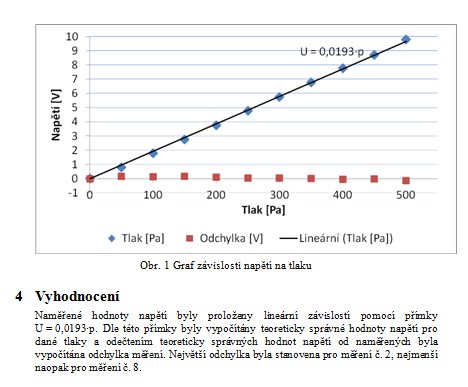

Pro realizaci měření bylo nejprve nutné veškerá elektronická zařízení připojit k napájení a korektně zapojit hadičky, sloužící k přenosu tlaku mezi jednotlivými zařízeními. Dále bylo nutné nastavit takovou počáteční hodnotu na tlakovém čidle (pomocí šroubu uvnitř čidla), aby multimetr ukazoval při atmosférickém tlaku hodnotu napětí nula. Při samotném měření bylo použito tlakové čidlo s rozsahem 0-500 Pa. Tlak byl měřen digitálním barometrem a bylo provedeno celkem 11 měření s krokem 50 Pa, včetně počátečního měření pro nulový tlak a nulovou hodnotu napětí. Veškeré naměřené a vypočtené hodnoty jsou zobrazeny v tab. 1 a grafu na obr. 1.
Ověření funkčnosti a přesnosti tlakového čidla
Vyhodnocení měření a výpočet odchylky od lineárního průběhu závislosti
2 Použité zařízení a nástroje
Transformátor, barometr, multimetr, tlakoměr, pumpička, tlakové čidlo BVH 5355 D
3 Postup měření
Pro realizaci měření bylo nejprve nutné veškerá elektronická zařízení připojit k napájení a korektně zapojit hadičky, sloužící k přenosu tlaku mezi jednotlivými zařízeními. Dále bylo nutné nastavit takovou počáteční hodnotu na tlakovém čidle (pomocí šroubu uvnitř čidla), aby multimetr ukazoval při atmosférickém tlaku hodnotu napětí nula. Při samotném měření bylo použito tlakové čidlo s rozsahem 0-500 Pa. Tlak byl měřen digitálním barometrem a bylo provedeno celkem 11 měření s krokem 50 Pa, včetně počátečního měření pro nulový tlak a nulovou hodnotu napětí. Veškeré naměřené a vypočtené hodnoty jsou zobrazeny v tab. 1 a grafu na obr. 1.
Klíčová slova:
technik
tlakové čidlo
kalibrace
energetické stroje
zařízení
Obsah:
- 1 Zadání 3
2 Použité zařízení a nástroje 3
3 Postup měření 3
4 Vyhodnocení 4
5 Závěr 4
