Kontrolní výpočet tepelného oběhu turbohřídelového vrtulníkového motoru GTD-350

«»
Přípona
.docx
Typ
semestrální práce
Stažené
1 x
Velikost
2,4 MB
Jazyk
český
ID projektu
12962
Poslední úprava
12.11.2018
Zobrazeno
1 102 x
Autor:
winnetou
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:
2 Zadání
Vykonejte kontrolní výpočet základních parametrů tepelného oběhu turbohřídelového vrtulníko¬vého motoru GTD - 350 se smíšeným osmistupňovým axiálně radiálním kompresorem, trubkovou protiproudovou spalovací komorou, jednostupňovou plynovou turbínou kompresoru a dvoustupňovou volnou plynovou turbínou pro níže uvedené parametry:

2.1 Zadané parametry
Výška letu H = 0 m;
Rychlost letu c0 = 0 m.s-1;
Průtokové množství vzduchu přes motor Qv = 2,19 kg.s-1;
Celkový stupeň stlačení kompresoru πKc = 6,05;
Celková účinnost plynové turbíny kompresoru ηTK,c = 0,90 ÷ 0,92;
Celková účinnost kompresoru ηKc = 0,78;
Celková účinnost výkonové plynové turbíny ηVPT,c = 0,89 ÷ 0,92;
Atmosférický tlak vzduchu p0c = 101 325,2 Pa;
Atmosférická teplota vzduchu T0 = 288 K;
Celková teplota plynu před plynovou turbínou t3c = 940 °C;
Výstupní rychlost plynu z motoru c6 = 50 m.s-1;
Součinitel zachování celkového tlaku ve vstupním ústrojí σvs = 0,97;
Součinitel zachování celkového tlaku ve spalovací komoře σSK = 0,93 ÷ 0,97;
Mechanická účinnost ηm = 0,98 ÷ 0,995;
Účinnost reduktoru ηred = 0,93;
Součinitel ztráty rychlosti ve výstupní trysce φVD = 0,92;
Koeficient β = 0,015;
Lavalovo číslo λ = 1,02;
Specifické teplo za stálého tlaku vzduchu cp, v = 1 005 J.kg-1.K-1;
Specifické teplo za stálého tlaku plynu cp, pl. = 1 158 J.kg-1.K-1;
Adiabatický exponent pro plyn v rozmezí celkových teplot T3c a T4c při daném součiniteli přebytku vzduchu κ´ = 1,33[1];
Adiabatický exponent pro vzduch κ = 1,4 [1].

Klíčová slova:

turbohřídel

ústrojí

kompresor

spouštěcí soustava

vzduch

turbína motoru



Obsah:
  • 1 Obsah
    2 Zadání 4
    2.1 Zadané parametry 4

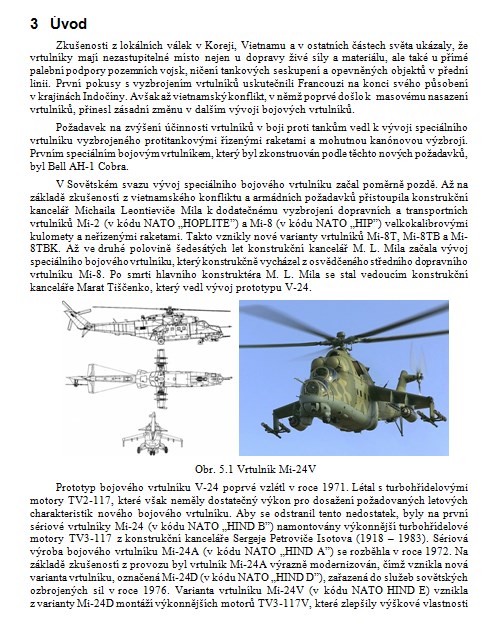

    3 Úvod 5
    3.1 Charakteristika turbohřídelového motoru TV3-117VMA 7
    3.2 Základní technické údaje turbohřídelového motoru TV3-117VMA 8
    3.3 Konstrukční charakteristika turbohřídelového motoru TV3-117VMA 8
    3.3.1 Vstupní ústrojí 8
    3.3.2 Kompresor 9
    3.3.3 Spalovací komora 9
    3.3.4 Plynová turbína 10
    3.3.5 Výstupní soustava 11
    3.3.6 Skříň pohonů 12
    3.4 Soustavy turbohřídelového motoru TV3-117VMA 12
    3.4.1 Olejová soustava 12
    3.4.2 Palivová soustava 13
    3.4.3 Odpadová soustava 14
    3.4.4 Odmrazovací soustava 14

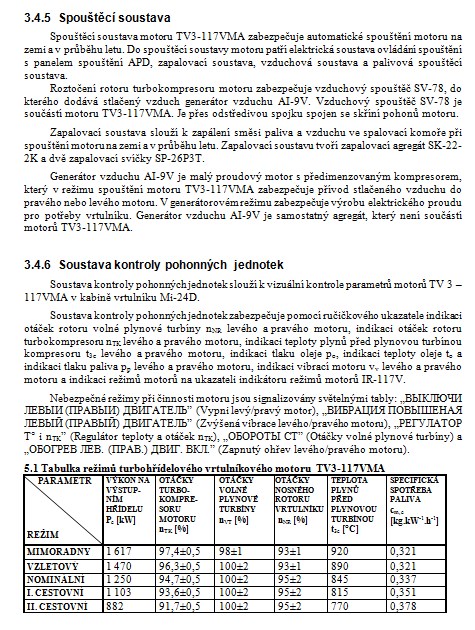

    3.4.5 Spouštěcí soustava 14
    3.4.6 Soustava kontroly pohonných jednotek 15
    3.5 Výpočet tepelného oběhu turbohřídelového vrtulníkového motoru GTD-350 16
    3.5.1 Principiální schéma turbohřídelového vrtulníkového motoru GTD-350 16
    3.6 Tepelný oběh turbohřídelového vrtulníkového motoru v p - v a T - s diagramu 16
    3.7 Výpočet parametrů tepelného oběhu 17
    3.7.1 Parametry vzduchu před ThLTKM 17
    3.7.2 Parametry vzduchu ve vstupním ústrojí motoru 17
    3.7.3 Parametry vzduchu v kompresoru 17
    3.7.4 Parametry plynu v hlavní spalovací komoře 19
    3.7.5 Výpočet parametrů plynu v plynové turbíně kompresoru motoru 19

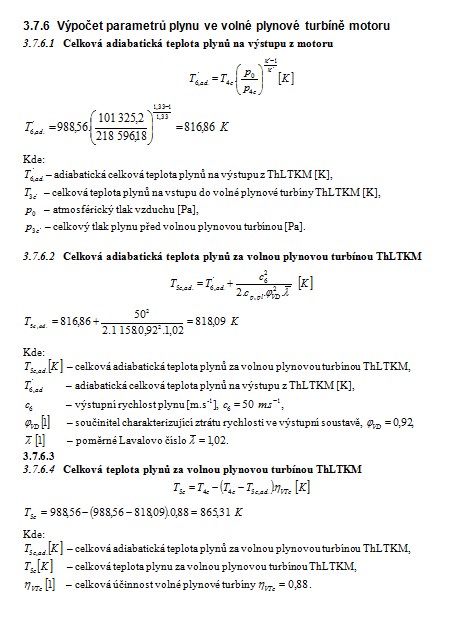

    3.7.6 Výpočet parametrů plynu ve volné plynové turbíně motoru 21
    3.7.7 Výpočet parametrů ThLTKM 22
    4 Závěr 23
