Návrh konstrukce a výpočtová zpráva - Integrovaný mechanický převod
«»
| Přípona .doc |
Typ semestrální práce |
Stažené 5 x |
| Velikost 0,6 MB |
Jazyk český |
ID projektu 12119 |
| Poslední úprava 28.05.2018 |
Zobrazeno 1 582 x |
Autor: royal.cut |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
10 Kreditů - kvalita:
100,0% -
Stáhni
- Přidej na srovnání
- Univerzita:Technická univerzita v Liberci
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Části a mechanismy strojů
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:32 stran
Specifikace požadavků:
a) výkres sestavy převodovky s ozubenými koly včetně hnaného prvku vstupního převodu a hnacího prvku výstupního převodu
b) výpočet vstupního převodu s rozměrovou skicou
c) výpočet kuželočelního ozubeného převodu s koly s přímými zuby
d) výpočet výstupního převodu s rozměrovou skicou
Zadání
Vstupní výkon: P = 12kW
Požadovaná životnost převodu: Lh = 25 000 hodin
Charakter výkonu motoru: plynulý
Charakter výkonu pracovního ústrojí: plynulý
Místo A vstupního výkonu: xA = 500, yA = 500, zA = 500
Vstupní otáčky: nAx = 0, nAy = 0, nAz = 1400
Druh vstupního převodu: spojka
Místo odváděného výkonu: xB = -500, yB = -500, zB = -500
Výstupní otáčky: nBx = 200, nBy = 0, nBz = 0
Druh výstupního převodu: řetězový převod
a) výkres sestavy převodovky s ozubenými koly včetně hnaného prvku vstupního převodu a hnacího prvku výstupního převodu
b) výpočet vstupního převodu s rozměrovou skicou
c) výpočet kuželočelního ozubeného převodu s koly s přímými zuby
d) výpočet výstupního převodu s rozměrovou skicou
Zadání
Vstupní výkon: P = 12kW
Požadovaná životnost převodu: Lh = 25 000 hodin
Charakter výkonu motoru: plynulý
Charakter výkonu pracovního ústrojí: plynulý
Místo A vstupního výkonu: xA = 500, yA = 500, zA = 500
Vstupní otáčky: nAx = 0, nAy = 0, nAz = 1400
Druh vstupního převodu: spojka
Místo odváděného výkonu: xB = -500, yB = -500, zB = -500
Výstupní otáčky: nBx = 200, nBy = 0, nBz = 0
Druh výstupního převodu: řetězový převod
Klíčová slova:
mechanický převod
výpočty hřídelů
předlohový hřídel
drážkování
řetěz
pevnostní kontrola
Obsah:

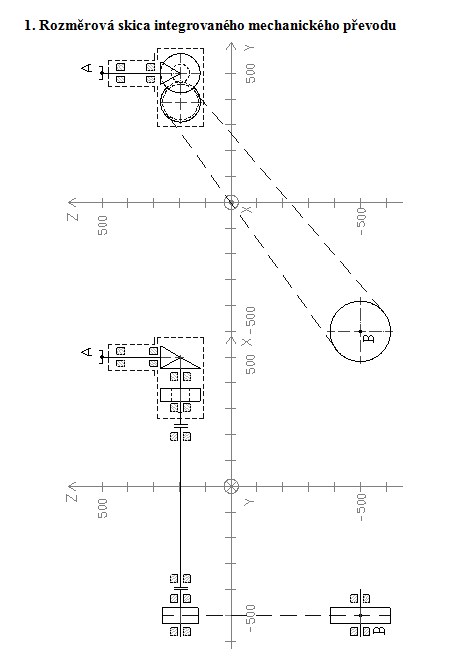

- 1. Rozměrová skica integrovaného mechanického převodu
2. Výpočet kuželočelního ozubeného převodu s koly s přímými zuby
2.1 Volba převodů
2.2 Výpočet kuželového soukolí s přímými zuby
2.3 Výpočet čelního soukolí s přímými zuby

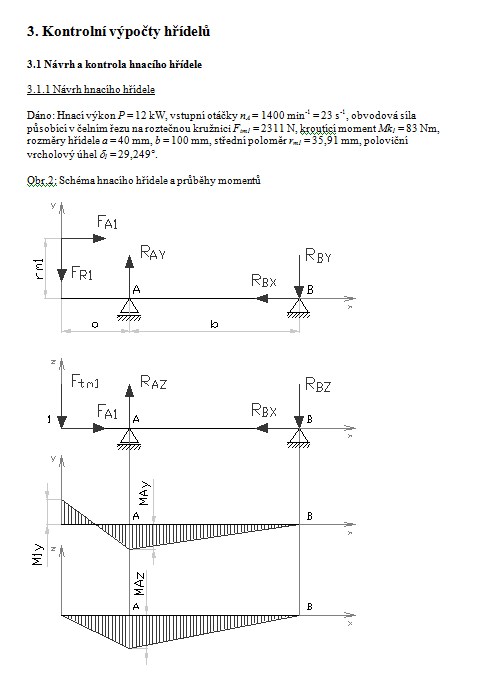

3. Kontrolní výpočty hřídelů
3.1 Návrh a kontrola hnacího hřídele
3.2 Návrh a kontrola předlohového hřídele
3.3 Návrh a kontrola výstupního hřídele

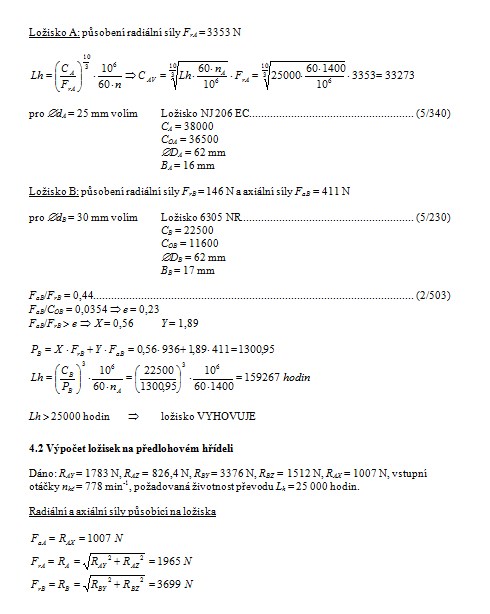

4. Výpočty ložisek
4.1 Výpočet ložisek na hnacím hřídeli
4.2 Výpočet ložisek na předlohovém hřídeli
4.3 Výpočet ložisek na výstupním hřídeli
5. Návrhy spojů ozubených kol s hřídelemi
5.1 Návrh drážkování na vstupním hřídeli
5.2 Návrh pera na předlohovém hřídeli
5.3 Návrh drážkování na předlohovém hřídeli
5.4 Návrh pera na výstupním hřídeli
5.5 Návrh drážkování na výstupním hřídeli
6. Návrh převodu válečkovým řetězem
6.1 Stanovení počtu zubů řetězových kol
6.2 Volba řetězu
6.3 Pevnostní kontrola řetězu
Zdroje:
- Návrh a pevnostní výpočet čelních a kuželových ozubených kol…Doc. Ing. Miroslav Bureš, CSc, TUL, Katedra částí a mechanismů strojů
- Strojnické tabulky…Jan Leinveber, Jaroslav Řasa, Pavel Vávra
- Příklad návrhu převodu válečkovým řetězem
- ČSN 02 3311 - Válečkové řetězy - rozměry…Praha: Český normalizační institut, 1.4.1973
- SKF, Hlavní katalog (katalog ložisek)
