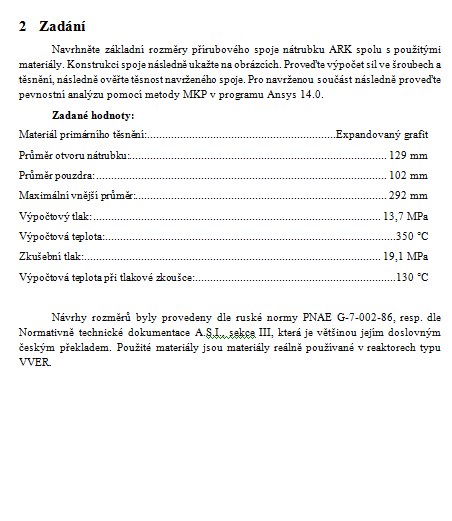

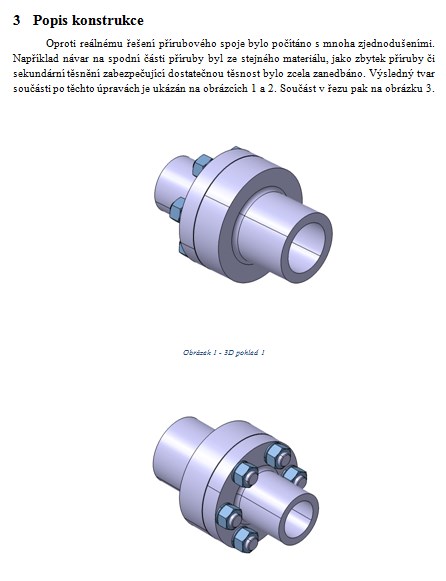

Návrh přírubového spoje

Navrhněte základní rozměry přírubového spoje nátrubku ARK spolu s použitými materiály. Konstrukci spoje následně ukažte na obrázcích. Proveďte výpočet sil ve šroubech a těsnění, následně ověřte těsnost navrženého spoje. Pro navrženou součást následně proveďte pevnostní analýzu pomocí metody MKP v programu Ansys 14.0.

Zadané hodnoty:
Materiál primárního těsnění: Expandovaný grafit
Průměr otvoru nátrubku: 129 mm
Průměr pouzdra: 102 mm
Maximální vnější průměr: 292 mm
Výpočtový tlak: 13,7 MPa
Výpočtová teplota: 350 °C
Zkušební tlak: 19,1 MPa
Výpočtová teplota při tlakové zkoušce: 130 °C

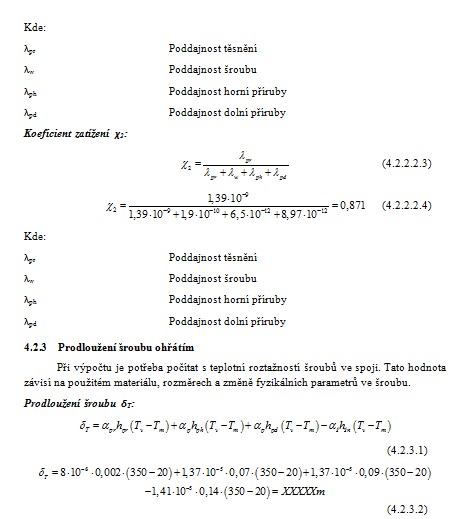

Návrhy rozměrů byly provedeny dle ruské normy PNAE G-7-002-86, resp. dle Normativně technické dokumentace A.S.I., sekce III, která je většinou jejím doslovným českým překladem. Použité materiály jsou materiály reálně používané v reaktorech typu VVER.
