Semestrální práce z předmětu Obrábění a montáž
«»
| Přípona .docx |
Typ semestrální práce |
Stažené 0 x |
| Velikost 0,4 MB |
Jazyk český |
ID projektu 12370 |
| Poslední úprava 09.07.2018 |
Zobrazeno 844 x |
Autor: snoopydogg |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
8 Kreditů - kvalita:
87,1% -
Stáhni
- Přidej na srovnání
- Univerzita:Technická univerzita v Liberci
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Obrábění a montáž
- Studijní obor:-
- Ročník:1. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:6 stran
VÝPOČET:
Pro výpočet používám zjednodušený model oblasti PPD dle ZORJEVA. Úplně přesné stanovení deformací, jejich hranic a napětí v oblasti PPD výpočtem je náročné. Proto je pro přijatelný výpočet nutné přijmout určité zjednodušující předpoklady, ze kterých vyplývá také náhradní schéma, kde křivkové plochy se nahradí rovinami (pro 3D) a kluzové čáry (pro 2D) se zamění za přímky.
Předpoklady pro výpočet:
1) Kluzové čáry I. řádu se nahradí přímkami. ( β- čáry jsou zanedbány )
2) Břit ŘN je čistý, bez nárůstku.
3) Fyzikální vlastnosti materiálu obrobku se s rostoucí teplotou a deformační rychlostí nemění.
4) Obráběn je dokonale plastický a izotropní materiál.
5) Uvažuje se jen rovinná napjatost (dle Mohrovy kružnice).
Pro výpočet používám zjednodušený model oblasti PPD dle ZORJEVA. Úplně přesné stanovení deformací, jejich hranic a napětí v oblasti PPD výpočtem je náročné. Proto je pro přijatelný výpočet nutné přijmout určité zjednodušující předpoklady, ze kterých vyplývá také náhradní schéma, kde křivkové plochy se nahradí rovinami (pro 3D) a kluzové čáry (pro 2D) se zamění za přímky.
Předpoklady pro výpočet:
1) Kluzové čáry I. řádu se nahradí přímkami. ( β- čáry jsou zanedbány )
2) Břit ŘN je čistý, bez nárůstku.
3) Fyzikální vlastnosti materiálu obrobku se s rostoucí teplotou a deformační rychlostí nemění.
4) Obráběn je dokonale plastický a izotropní materiál.
5) Uvažuje se jen rovinná napjatost (dle Mohrovy kružnice).
Klíčová slova:
předpoklady
výpočet
obrábění
montáž
strojírenství
třecí úhel
empirický vztah
zadání
Obsah:

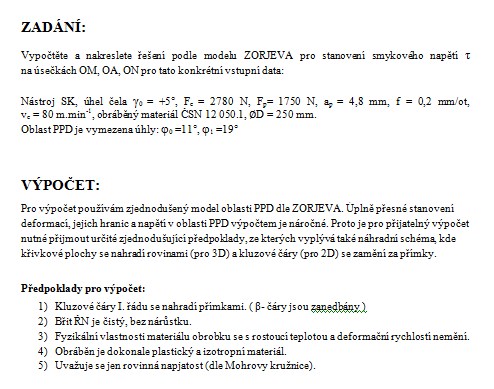

- ZADÁNÍ:
VÝPOČET:
Předpoklady pro výpočet:
Použitá označení :

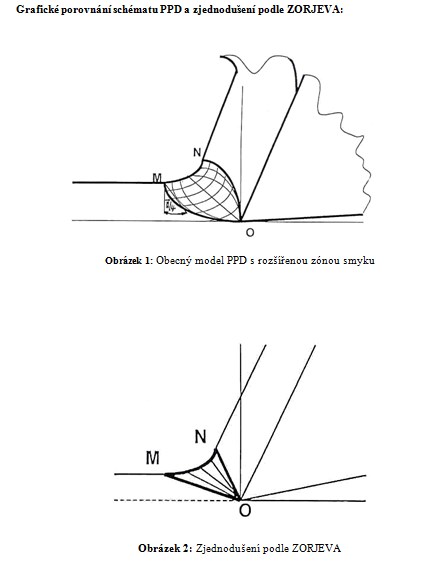

Grafické porovnání schématu PPD a zjednodušení podle ZORJEVA:
Grafické zobrazení relativní posunutí (A ) a stav napjatosti (B) v oblasti PPD:
Výpočet třecího úhlu μ:
Určení výsledné řezné síly R:

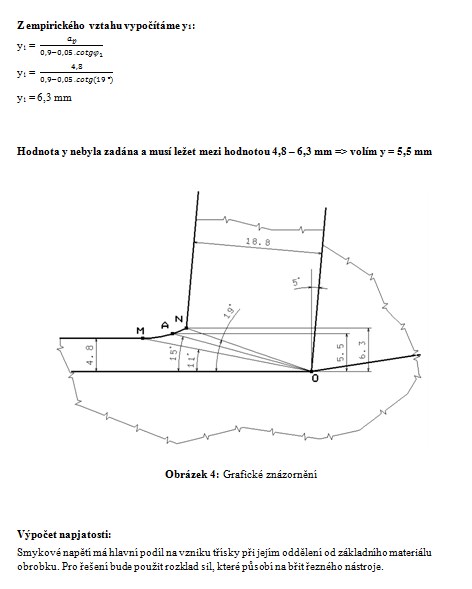

Z empirického vztahu vypočítáme y1:
Hodnota y nebyla zadána a musí ležet mezi hodnotou 4,8 - 6,3 mm => volím y = 5,5 mm
Výpočet napjatosti:
ZÁVĚR:
