Výpočet tepelného oběhu turbohřídelového LTKM
«»
| Přípona .docx |
Typ semestrální práce |
Stažené 1 x |
| Velikost 1,6 MB |
Jazyk český |
ID projektu 12975 |
| Poslední úprava 19.11.2018 |
Zobrazeno 1 230 x |
Autor: winnetou |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
10 Kreditů - kvalita:
95,8% -
Stáhni
- Přidej na srovnání
- Univerzita:Západočeská univerzita v Plzni
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Plynové turbiny a turbokompresory
- Studijní obor:-
- Ročník:5. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:23 stran

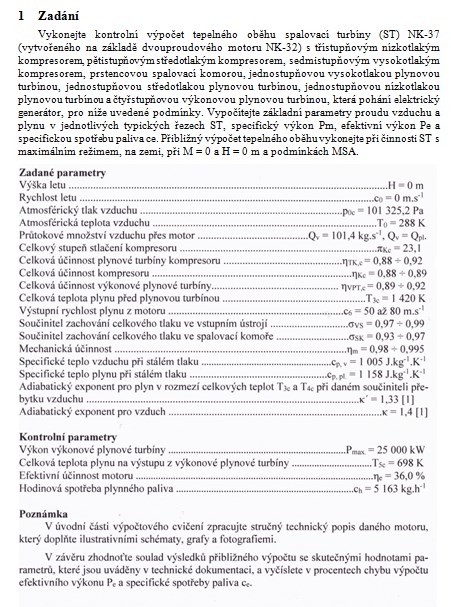

Vykonejte kontrolní výpočet tepelného oběhu spalovací turbíny (ST) NK-37 (vytvořeného na základě dvouproudového motoru NK-32) s třístupňovým nízkotlakým kompresorem, pětistupňovým středotlakým kompresorem, sedmistupňovým vysokotlakým kompresorem, prstencovou spalovací komorou, jednostupňovou vysokotlakou plynovou turbínou, jednostupňovou středotlakou plynovou turbínou, jednostupňovou nízkotlakou plynovou turbínou a čtyřstupňovou výkonovou plynovou turbínou, která pohání elektrický generátor, pro níže uvedené podmínky. Vypočítejte základní parametry proudu vzduchu a plynu v jednotlivých typických řezech ST, specifický výkon Pm, efektivní výkon Pe a specifickou spotřebu paliva ce. Přibližný výpočet tepelného oběhu vykonejte při činnosti ST s maximálním režimem, na zemi, při M = 0 a H = 0 m a podmínkách MSA.
Klíčová slova:
dvouproudový motor
výkonové turbíny
spotřeba paliva
účinnost motoru
Obsah:
- Seznam obrázků 3
Seznam tabulek 3
1 Zadání 4
2 Úvod 5
2.1 Dvouproudový motor NK - 32 5
2.2 Spalovací turbína NK - 36 6
2.3 Spalovací turbína NK - 37 6
3 Výpočet 9
3.1 Parametry vzduchu ve vstupním ústrojí 9
3.2 Celkové parametry vzduchu před vstupním ústrojím spalovací turbíny 10
3.3 Celkové parametry vzduchu před kompresorem spalovací turbíny 11
3.4 Parametry vzduchu v kompresoru spalovací turbíny 12
3.4.1 Celkový tlak vzduchu za kompresorem spalovací turbíny 12

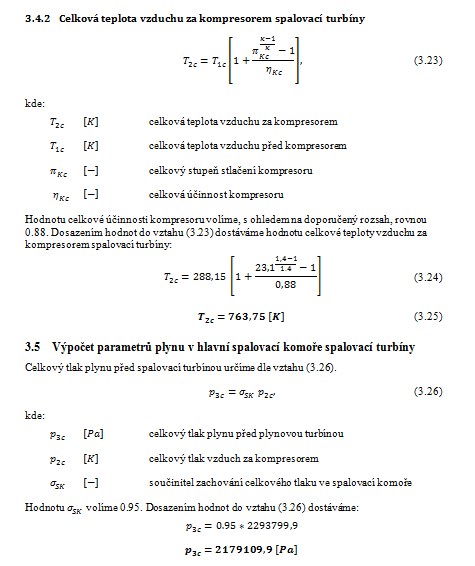

3.4.2 Celková teplota vzduchu za kompresorem spalovací turbíny 13
3.5 Výpočet parametrů plynu v hlavní spalovací komoře spalovací turbíny 13
3.6 Výpočet parametrů plynu v plynové turbíně spalovací turbíny 14
3.7 Výpočet parametrů plynů ve výkonové plynové turbíně spalovací turbíny 15
3.7.1 Celková adiabatická teplota plynů na výstupu ze spalovací turbíny 15
3.7.2 Celková adiabatická teplota plynů za výkonovou plynovou turbínou spalovací turbíny 16
3.7.3 Celkový tlak plynů za výkonovou plynovou turbínou spalovací turbíny 16
3.7.4 Celková teplota plynů za výkonovou plynovou turbínou 17
3.8 Výpočet parametrů plynu ve výstupní soustavě spalovací turbíny 17
3.8.1 Výpočet specifického výkonu výkonové turbíny 18
3.8.2 Výpočet výkonu výkonové turbíny 18
3.9 Výpočet specifické spotřeby paliva spalovací turbíny 18
4 Výpočet odběru vzduchu pro potřeby draku letadla a chlazení plynové turbíny 19
4.1 Koeficient odběru vzduchu pro chlazení vysokotlaké plynové turbíny 19
4.2 Koeficient odběru vzduchu pro chlazení nízkotlaké plynové turbíny 19

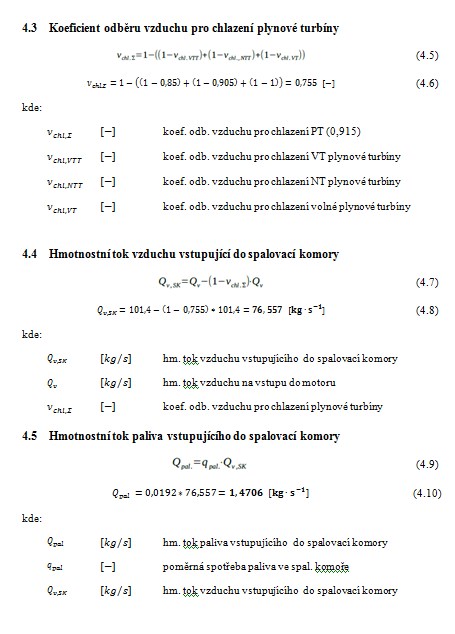

4.3 Koeficient odběru vzduchu pro chlazení plynové turbíny 20
4.4 Hmotnostní tok vzduchu vstupující do spalovací komory 20
4.5 Hmotnostní tok paliva vstupujícího do spalovací komory 20
4.6 Hodinová spotřeba paliva 21
4.7 Výpočet efektivní účinnosti motoru 21
5 Vyhodnocení 22
6 Použité zdroje 23
Zdroje:
- HOCKO, Marián a Katarína RATKOVSKÁ. Výpočtové cvičení z předmětu: Plynové turbíny a turbokompresory. 1. Plzeň, 2017. ISBN 978-80-261-0709-5.
