Aktivní dolní propust a pásmová zádrž - seminární práce
«»
| Přípona |
Typ seminární práce |
Stažené 2 x |
| Velikost 0,8 MB |
Jazyk český |
ID projektu 3367 |
| Poslední úprava 19.05.2014 |
Zobrazeno 1 561 x |
Autor: josef.trousil |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
4 Kreditů - kvalita:
84,6% -
Stáhni
- Přidej na srovnání
- Univerzita:Univerzita Tomáše Bati ve Zlíně
- Fakulta:Fakulta aplikované informatiky
- Kategorie:Technika » Informatika
- Předmět:Mechatronické systémy
- Studijní obor:-
- Ročník:-
- Formát:PDF dokument (.pdf)
- Rozsah A4:16 stran
Seminární práce č.2

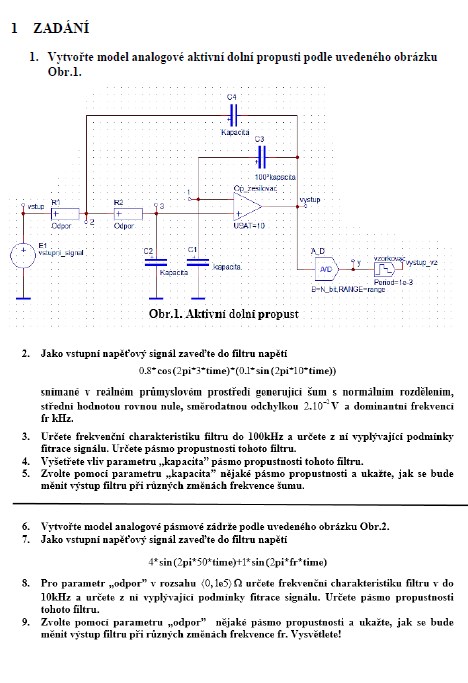

1. Vytvořte model analogové aktivní dolní propusti podle uvedeného obrázku Obr.1.
2. Jako vstupní napěťový signál zaveďte do filtru napětí
0.8*cos(2pi*3*time)*(0.1*sin(2pi*10*time))
snímané v reálném průmyslovém prostředí generující šum s normálním rozdělením,
střední hodnotou rovnou nule, směrodatnou odchylkou 2.102V a dominantní frekvencí
fr kHz.
3. Určete frekvenční charakteristiku filtru do 100kHz a určete z ní vyplývající podmínky
fitrace signálu. Určete pásmo propustnosti tohoto filtru.
4. Vyšetřete vliv parametru „kapacita” pásmo propustnosti tohoto filtru.
5. Zvolte pomocí parametru „kapacita” nějaké pásmo propustnosti a ukažte, jak se bude
měnit výstup filtru při různých změnách frekvence šumu.
6. Vytvořte model analogové pásmové zádrže podle uvedeného obrázku Obr.2.
1. Vytvořte model analogové aktivní dolní propusti podle uvedeného obrázku Obr.1.
2. Jako vstupní napěťový signál zaveďte do filtru napětí
0.8*cos(2pi*3*time)*(0.1*sin(2pi*10*time))
snímané v reálném průmyslovém prostředí generující šum s normálním rozdělením,
střední hodnotou rovnou nule, směrodatnou odchylkou 2.102V a dominantní frekvencí
fr kHz.
3. Určete frekvenční charakteristiku filtru do 100kHz a určete z ní vyplývající podmínky
fitrace signálu. Určete pásmo propustnosti tohoto filtru.
4. Vyšetřete vliv parametru „kapacita” pásmo propustnosti tohoto filtru.
5. Zvolte pomocí parametru „kapacita” nějaké pásmo propustnosti a ukažte, jak se bude
měnit výstup filtru při různých změnách frekvence šumu.
6. Vytvořte model analogové pásmové zádrže podle uvedeného obrázku Obr.2.
Klíčová slova:
propust
zádrž
kapacita
frekvenční analýza
odpor
analog
pásmová zádrž
Obsah:
- 1 Zadání -3-
2 Vypracování -5-
2.1 Aktivní dolní propust -5-
2.2 Vykreslení křivky frekvenční analýzy -6-
2.3 Vliv kapacity na pásmo filtru -7-

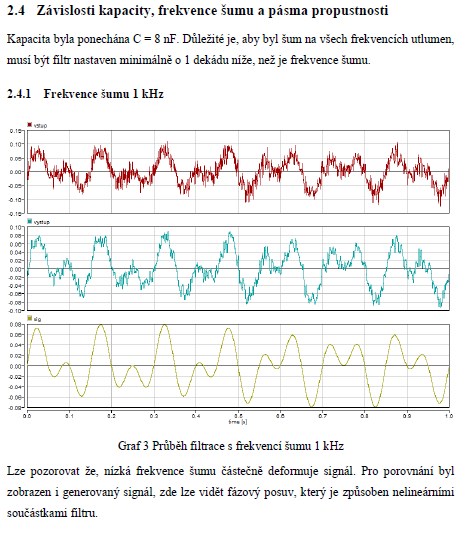

2.4 Závislosti kapacity, frekvence šumu a pásma propustnosti -8-
2.4.1 Frekvence šumu 1 khz -8-
2.4.2 Frekvence šumu 10 khz -9-
2.4.3 Frekvence šumu 100 khz -9-
2.4.4 Frekvence šumu 1 mhz -10-
2.5 Analogová pásmová zádrž -11-
2.5.1 Frekvenční charakteristika pro parametr odpor -12-
2.5.1.1 Pro odpor : -12-
2.5.1.2 Pro odpor -12-
2.5.1.3 Pro odpor -13-
2.5.1.4 Pro odpor -13-
2.5.2 Frekvenční charakteristika pro různé fr -14-
2.5.3 Při frekvenci mimo fr musí pásmová zádrž propouštět. například fr = 400 hz.
2.5.3.1 V na hranicích pásma zádrže musí nastat útlum. například fr = 900 hz. 14
2.5.3.2 Maximální útlum nastane při fr = 959 hz -15-
3 Závěr -16-
